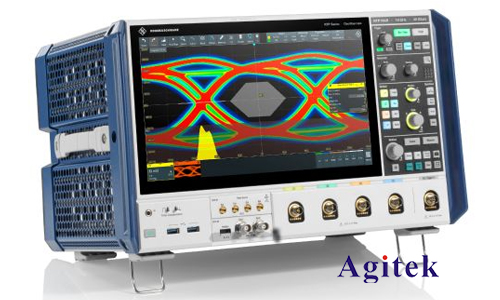

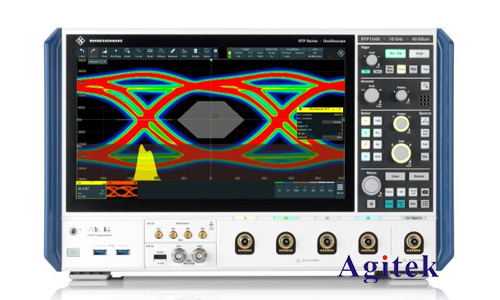

晶振作为电子电路中常见的频率控制元件，其频率精度直接影响着电路的稳定性和可靠性。罗德与施瓦茨示波器作为业界领先的测试仪器，其强大的功能和精确的测量能力使其成为测量晶振频率的理想工具。本文将详细介绍使用罗德与施瓦茨示波器测量晶振的原理、步骤以及常见问题解析，并提供一些实用技巧，以帮助使用者更准确、高效地完成测量工作。

　　一、测量原理

　　晶振的频率测量基于示波器的时间基准和频率测量功能。示波器通过内部时钟信号建立一个精确的时间基准，并将待测信号与时间基准进行比较，从而计算出信号的频率。

　　具体来说，示波器通过以下步骤实现晶振频率测量：

　　1.信号采集：将待测晶振的信号输入示波器通道，并设置合适的探头和耦合方式，以确保信号完整采集。

　　2.时间基准设置：调整示波器的时间基准，使信号在一个或多个屏幕周期内显示完整，并确保信号波形清晰可见。

　　3.频率测量功能：使用示波器的频率测量功能，例如“频率计数器”或“频率测量工具”，直接读取信号的频率值。

　　二、测量步骤

　　以下步骤详细介绍使用罗德与施瓦茨示波器测量晶振的具体操作流程：

　　1.连接晶振:将待测晶振的输出端连接到示波器通道。

　　2.设置探头:选择合适的探头类型，例如1:1或10:1探头，并确保其接地良好。

　　3.选择耦合方式:对于晶振信号，通常选择AC耦合方式，以避免直流偏移的影响。

　　4.设置时间基准:调整示波器的时间基准，使晶振信号在一个或多个屏幕周期内显示完整，并确保信号波形清晰可见。

　　5.触发设置:设置合适的触发模式，例如边沿触发或斜率触发，以确保示波器稳定采集信号。

　　6.频率测量:使用示波器上的频率测量功能，例如“频率计数器”或“频率测量工具”，直接读取信号的频率值。

　　三、常见问题及解析

　　在使用罗德与施瓦茨示波器测量晶振时，可能会遇到一些常见问题，例如：

　　信号幅度过低:由于晶振输出信号幅度通常较小，可能会导致示波器无法准确捕捉信号。解决方法：

　　使用增益更高的探头。

　　调整示波器通道的垂直灵敏度。

　　信号噪声过大:环境噪声或电路中的干扰可能会影响信号测量精度。解决方法：

　　使用屏蔽线连接晶振和示波器。

　　降低示波器带宽。

　　测量结果不稳定:示波器内部时钟信号精度或测量方法误差可能会导致测量结果不稳定。解决方法：

　　使用高精度示波器或具备高精度测量功能的示波器。

　　采用多次测量并取平均值的方式来提高测量精度。

　　四、测量技巧

　　为了更准确、高效地完成晶振频率测量，以下提供一些实用技巧：

　　校准示波器:定期校准示波器，确保其时间基准和频率测量功能准确无误。

　　选择合适的测量模式:根据晶振频率和波形特点，选择合适的测量模式，例如峰值检测、平均值计算等。

　　使用示波器内置功能:罗德与施瓦茨示波器通常提供一些内置功能，例如自动测量、自动设置等，可以简化操作流程并提高测量效率。

　　罗德与施瓦茨示波器是测量晶振频率的理想工具，其强大的功能和精确的测量能力能够满足不同应用场景的需求。本文详细介绍了使用罗德与施瓦茨示波器测量晶振的原理、步骤以及常见问题解析，并提供了一些实用技巧，旨在帮助使用者更准确、高效地完成测量工作，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
