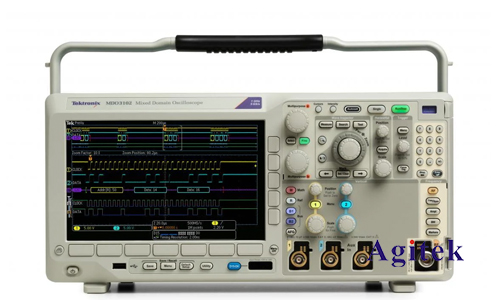

在现代电子设计中，差分信号传输由于其抗噪声能力强、信号完整性好等优点，被广泛应用于高速数字电路、通信系统等领域。为了准确测量和分析差分信号，示波器成为不可或缺的工具。本文将以泰克MDO3014示波器为例，详细介绍其测量差分信号的步骤、技巧和注意事项。

　　MDO3014示波器的差分探头

　　MDO3014示波器支持多种差分探头，如TDP0100、TDP0200等。这些探头通常包含两个独立的探头，分别连接到差分信号的正负端，并通过内部电路将两端信号的差值转换为单端信号输出。

　　测量步骤

　　1.连接探头:将差分探头的正负探针分别连接到差分信号的正负端。需要注意的是，探头接地端应连接到电路的公共参考点。

　　2.配置示波器:在示波器的菜单中，选择差分测量模式，并配置探头类型和探头增益。

　　3.设置触发:选择合适的触发方式，例如边沿触发或斜率触发，以确保示波器能够稳定地捕捉到信号。

　　4.测量和分析:使用示波器提供的测量功能，例如测量电压、时间、频率、相位等，对差分信号进行分析和评估。

　　测量技巧

　　探头匹配:确保所使用的探头与信号频率和阻抗匹配，以避免信号失真和测量误差。

　　探头屏蔽:在高速信号测量中，使用屏蔽探头可以有效减少噪声干扰。

　　探头接地:确保探头接地良好，以防止地环路电流的影响。

　　信号耦合:选择合适的耦合方式，例如直流耦合或交流耦合，以适应不同信号特性。

　　注意事项

　　探头负载:差分探头的负载会影响信号的波形，因此在测量时应考虑探头的负载效应。

　　共模信号:在差分信号测量中，共模信号也会影响测量结果，需要根据实际情况进行补偿或消除。

　　噪声干扰:高速差分信号容易受到外部噪声干扰，因此需要采取措施减少噪声影响。

　　泰克MDO3014示波器为差分信号测量提供了强大的功能和工具。通过合理的配置和技巧，用户可以准确地测量和分析差分信号，从而帮助解决设计中出现的信号完整性问题，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
