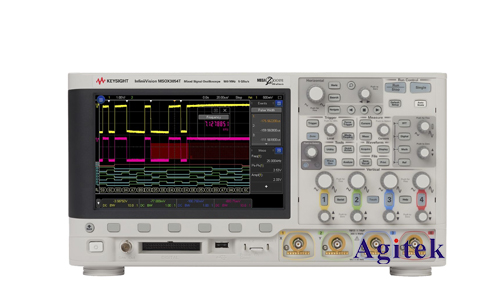

安捷伦示波器是电子测试领域不可或缺的工具，其精度和可靠性得到了广泛认可。然而，在实际使用过程中，用户偶尔会遇到方波信号显示不对齐的问题，即方波波形边缘出现倾斜、不规则或左右不一致的情况。此问题不仅影响信号的观测精度，还会干扰后续的数据分析和处理。本文将深入分析安捷伦示波器方波对不齐的常见原因，并提供相应的解决方法，旨在帮助用户更好地理解和解决此类问题。

　　一、方波对不齐的常见原因

　　方波信号对不齐通常是由以下因素导致：

　　1.信号源问题：

　　信号源内部缺陷：信号源自身存在问题，例如输出阻抗不匹配、内部电路故障等，导致信号波形失真，进而影响示波器的显示结果。

　　信号源频率过高：当信号频率超过示波器带宽限制时，示波器无法准确捕捉到信号边缘变化，导致方波波形显示不完整或倾斜。

　　信号源噪声：信号源本身存在噪声干扰，导致方波波形叠加噪声，影响波形边缘的清晰度。

　　2.示波器设置问题：

　　耦合方式设置错误：示波器输入通道的耦合方式应该根据信号源特性进行选择。例如，对于高频信号，应选择AC耦合，而对于低频信号，应选择DC耦合。错误的耦合方式会导致信号失真，进而影响方波波形显示。

　　时间基准设置不当：时间基准设置过快或过慢都会导致方波波形显示不完整或边缘倾斜。应根据信号频率选择合适的时间基准，确保波形能够完整地显示在屏幕上。

　　触发方式设置不合理：示波器的触发方式应该与信号源的特性相匹配。错误的触发方式会导致示波器无法准确捕捉到信号边缘变化，进而影响方波波形的对齐。

　　3.探头连接问题：

　　探头连接不良：探头连接松动或接触不良，会导致信号传输衰减或失真，进而影响方波波形的显示。

　　探头带宽不足：探头带宽低于信号频率时，探头无法准确捕捉到信号边缘变化，导致方波波形显示不完整或倾斜。

　　4.环境因素：

　　电磁干扰：周围环境存在强烈的电磁干扰，会对信号传输造成影响，导致方波波形失真。

　　温度变化：温度变化会导致示波器内部电路性能发生变化，进而影响波形的显示。

　　二、解决方波对不齐的常见方法

　　针对上述原因，我们可以采取以下措施来解决方波对不齐问题：

　　1.信号源方面：

　　更换信号源：如果怀疑信号源自身存在问题，可以尝试更换另一个信号源进行测试。

　　降低信号频率：如果信号频率过高，可以尝试降低信号频率，使其在示波器带宽范围内。

　　降低信号源噪声：可以尝试使用滤波器或其他方法降低信号源噪声，以提高信号质量。

　　2.示波器设置方面：

　　选择合适的耦合方式：根据信号源特性选择合适的耦合方式，确保信号能够完整地传输到示波器。

　　调整时间基准：根据信号频率选择合适的时间基准，确保波形能够完整地显示在屏幕上。

　　选择合适的触发方式：根据信号源的特性选择合适的触发方式，确保示波器能够准确捕捉到信号边缘变化。

　　3.探头连接方面：

　　检查探头连接：确保探头连接牢固，无松动或接触不良现象。

　　更换探头：如果探头带宽不足，可以尝试更换一个带宽更高的探头。

　　4.环境因素方面：

　　远离干扰源：将示波器远离强电磁干扰源，例如无线路由器、手机等。

　　保持恒温环境：将示波器放置在温度变化较小的环境中，以确保其内部电路性能稳定。

　　安捷伦示波器方波对不齐是一个常见问题，但通过仔细分析原因并采取相应的解决措施，用户可以有效地解决此类问题，确保信号观测的准确性和可靠性。在使用示波器进行测试时，建议用户注意以上因素，并定期检查设备状态，以确保测试结果的准确性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
