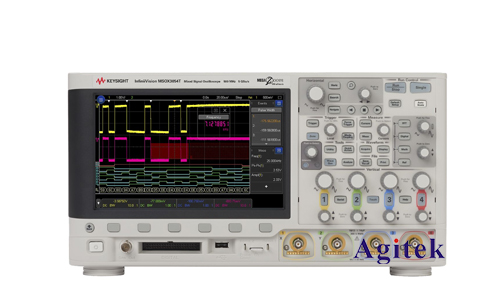

安捷伦示波器作为一款功能强大的仪器，除了电压测量，还能实现电流测量，为工程师提供更全面的电路分析能力。本文将深入探讨安捷伦示波器如何进行电流测量，并介绍其常用的测量方法和注意事项，以帮助用户充分发挥其功能。

　　一、安捷伦示波器电流测量原理

　　安捷伦示波器通常无法直接测量电流。其电流测量功能是基于电压测量实现的。通过以下两种方式将电流转化为电压信号，进而进行测量：

　　1.电压采样法

　　这种方法利用电阻或电流传感器将电流转化为与之成比例的电压。

　　电阻采样：将一个已知电阻串联到电路中，根据欧姆定律(U=IR)，通过测量电阻两端的电压，即可间接得到流过电阻的电流。这种方法简单易行，但需要注意电阻的阻值应足够小，以避免影响电路的正常工作。

　　电流传感器：利用霍尔效应原理，将电流转化为与之成比例的电压。这类传感器精度高，且不会影响电路，适用于高电流测量场景。

　　2.电流探头法

　　电流探头是一种专门用于测量电流的仪器，它内置了磁传感器，通过测量电流产生的磁场强度来间接测量电流大小。电流探头通常具有较高的灵敏度，可以测量微弱的电流信号，且不受被测电路的影响。

　　二、安捷伦示波器电流测量步骤

　　1.选择合适的测量方法

　　根据被测电流的大小、测量精度要求以及电路特点，选择合适的电流测量方法。

　　小电流测量：可以选择电压采样法，利用电阻或低阻抗电流传感器进行测量。

　　大电流测量：可以选择电流探头法，使用专用的电流探头进行测量。

　　2.连接测量电路

　　电压采样法：将电阻或电流传感器串联到电路中，并将其输出端连接到示波器的输入通道。

　　电流探头法：将电流探头的夹具环绕在导线上，并将探头的输出端连接到示波器的输入通道。

　　3.设置示波器参数

　　通道配置：选择合适的通道并设置输入阻抗。

　　测量范围：根据预期的电流大小设置合适的测量范围，以保证信号不被削波。

　　时间尺度：设置合适的扫描时间，以观察电流波形变化。

　　触发方式：设置合适的触发条件，以确保测量结果的准确性。

　　4.进行测量

　　观察波形：观察示波器显示的电流波形，分析其大小、频率、相位等参数。

　　测量数据：利用示波器提供的测量功能，读取电流的峰值、有效值、平均值等数据。

　　三、安捷伦示波器电流测量注意事项

　　接地问题：注意电流测量电路的接地问题，避免地线回路造成电流测量误差。

　　信号干扰：注意避免外部干扰信号对电流测量结果的影响，必要时使用屏蔽线或低噪声放大器。

　　安全问题：在进行电流测量时，务必注意安全，避免触电。

　　四、安捷伦示波器电流测量应用

　　安捷伦示波器电流测量功能在电子电路设计、测试、故障诊断等方面有着广泛的应用：

　　电源电路测试：测量电源输出电流，判断其是否符合设计指标。

　　电机控制系统测试：测量电机电流，分析其工作状态并进行故障诊断。

　　传感器信号分析：测量传感器输出电流，分析其信号特性并进行数据处理。

　　电路故障诊断：测量电路电流，分析其变化规律，定位故障点。

　　安捷伦示波器强大的电流测量功能为工程师提供了更全面的电路分析手段。掌握其测量原理和操作方法，可以有效地提升工作效率，推动电子产品的设计和研发。在进行电流测量时，注意选择合适的测量方法，设置正确的参数，并做好安全防护，才能获得准确可靠的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
