晶体振荡器（简称晶振）是电子电路中不可或缺的组成部分，其稳定输出的频率信号在时钟信号、通信系统等领域发挥着至关重要的作用。为了确保晶振正常工作并满足设计要求，对其波形的准确测量显得尤为重要。罗德与施瓦茨（Rohde&Schwarz）作为业界领先的测试仪器制造商，其示波器以其卓越的性能和功能，成为测量晶振波形的理想选择。本文将探讨如何利用罗德与施瓦茨示波器精确测量晶振波形，并分析波形参数以评估晶振性能。

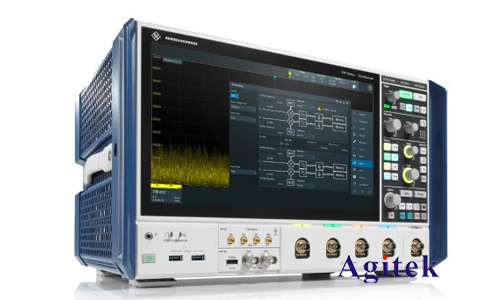

　　罗德与施瓦茨示波器概述

　　罗德与施瓦茨示波器以其高带宽、高采样率、高精度和丰富的测量功能著称。其主要特点包括：

　　高带宽和采样率:能够捕捉高速信号变化，满足对高频率晶振的测量需求。

　　高垂直分辨率:提供精确的信号幅度测量，确保对晶振信号的细节刻画。

　　丰富的测量功能:包括频率、幅度、占空比、上升时间、下降时间等参数测量，满足对晶振波形多维度的分析需求。

　　灵活的触发功能:允许用户根据特定条件触发示波器，方便对晶振信号的特定部分进行测量和分析。

　　强大的软件功能:支持波形分析、数据记录、报告生成等功能，方便用户对测量结果进行深入研究。

　　测量步骤及参数分析

　　利用罗德与施瓦茨示波器测量晶振波形，一般遵循以下步骤：

　　1.连接晶振信号:将晶振输出信号连接到示波器的输入通道。

　　2.设置示波器参数:

　　时间刻度:根据晶振频率选择合适的时间刻度，确保能够完整显示一个或多个晶振周期。

　　电压刻度:根据晶振信号幅度选择合适的电压刻度，确保能够清晰地显示信号细节。

　　触发:选择合适的触发信号源和触发电平，确保示波器能够稳定地捕捉晶振信号。

　　3.测量波形参数:

　　频率(f):通过示波器的频率测量功能，读取晶振输出信号的频率。

　　幅度(Vpp):通过示波器的幅度测量功能，读取晶振输出信号的峰峰值电压。

　　占空比(Duty Cycle):通过示波器的占空比测量功能，读取晶振输出信号的高电平时间占整个周期时间的比例。

　　上升时间(Rise Time):通过示波器的上升时间测量功能，读取晶振信号从低电平上升到高电平所需的时间。

　　下降时间(Fall Time):通过示波器的下降时间测量功能，读取晶振信号从高电平下降到低电平所需的时间。

　　波形失真:通过观察示波器显示的波形，可以判断晶振信号是否存在失真，如信号边缘不平滑、信号周期不稳定等。

　　波形参数分析与晶振性能评估

　　根据测量得到的晶振波形参数，可以对晶振性能进行评估，主要包括以下方面：

　　频率稳定性:晶振输出频率应尽可能稳定，即频率偏差应尽可能小。通过测量多个周期的频率值，可以评估晶振的频率稳定性。

　　幅度稳定性:晶振输出信号幅度应尽可能稳定，即信号幅度波动应尽可能小。通过测量多个周期的信号幅度值，可以评估晶振的幅度稳定性。

　　波形失真:晶振输出波形应尽可能接近理想的正弦波形。通过观察波形，可以判断信号是否存在失真，如信号边缘不平滑、信号周期不稳定等。

　　谐波失真:晶振输出信号中可能会存在谐波失真，即除了基频信号之外，还存在其他频率成分的信号。通过示波器的频谱分析功能，可以观察信号的谐波成分，评估晶振的谐波失真程度。

　　罗德与施瓦茨示波器以其卓越的性能和功能，为精确测量晶振波形提供了强有力的工具。通过测量和分析晶振波形参数，可以全面评估晶振性能，确保晶振满足设计要求，从而保障电子电路的正常运行，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
