普源示波器占空比测试指南：轻松掌控脉冲信号

　　在电子设计领域，脉冲信号是无处不在的。理解和测试脉冲信号的占空比，对于确保电路正常工作至关重要。普源示波器作为电子工程师的得力助手，拥有强大的功能，可以轻松实现占空比的测试。本文将介绍普源示波器占空比测试的技巧。

　　一、占空比的概念与重要性

　　占空比是指脉冲信号在一个周期内高电平持续的时间占整个周期的比例。简单来说，就是脉冲信号“开”的时间占整个周期时间的百分比。占空比是描述脉冲信号的重要参数，它直接影响着电路的性能和工作状态。

　　例如，在电机控制电路中，占空比决定了电机转速；在开关电源电路中，占空比决定了输出电压；在数字电路中，占空比则影响着逻辑门的输出信号。

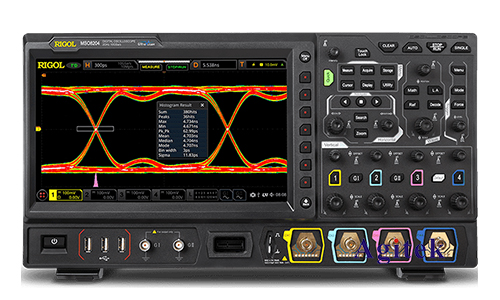

　　二、普源示波器如何测试占空比

　　普源示波器提供的多种测量功能，能够轻松获取信号的占空比。常见的测试方法包括：

　　1.使用“测量”功能:

　　步骤一:将待测信号连接到示波器的通道。

　　步骤二:开启示波器并设置合适的测量模式，例如“自动”、“手动”等。

　　步骤三:在示波器界面上，找到“测量”功能，通常位于屏幕底部或侧边栏。

　　步骤四:点击“测量”功能，选择“占空比”测量选项。

　　步骤五:示波器会自动识别信号的高电平部分，并计算出占空比，并在屏幕上显示结果。

　　2.使用“光标”功能:

　　步骤一:将待测信号连接到示波器的通道。

　　步骤二:开启示波器并设置合适的测量模式。

　　步骤三:使用鼠标或旋钮，在示波器屏幕上放置两个光标，分别指向信号周期中的高电平起点和终点。

　　步骤四:示波器会自动显示两个光标之间的时差，即高电平持续的时间。

　　步骤五:利用高电平持续时间除以信号周期，即可手动计算出占空比。

　　3.使用“自动测量”功能:

　　步骤一:将待测信号连接到示波器的通道。

　　步骤二:开启示波器并设置合适的测量模式。

　　步骤三:在示波器界面上找到“自动测量”功能，通常位于屏幕底部或侧边栏。

　　步骤四:开启“自动测量”功能后，示波器会自动识别信号的特征参数，并自动计算并显示占空比。

　　三、占空比测试时的注意事项

　　确保信号频率稳定:占空比的测量结果依赖于信号频率的稳定性。若信号频率波动较大，会导致测量结果不准确。

　　设置合适的触发模式:选择合适的触发模式可以确保示波器稳定地捕捉到信号，提高测量精度。

　　选择合适的时基:调整时基可以使信号在一个周期内显示完整，方便观察和测量。

　　确认信号类型:确保所测信号是脉冲信号，而非其他类型的信号，以避免测量结果错误。

　　了解精度误差:示波器的测量结果会存在一定的误差，了解误差范围有助于判断测量结果的可信度。

　　普源示波器提供多种功能，可以轻松测试脉冲信号的占空比。本文介绍了三种常用的测试方法，并总结了一些注意事项。掌握这些技巧，可以帮助您快速准确地测量占空比，为您的电路设计和调试提供可靠的数据支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
