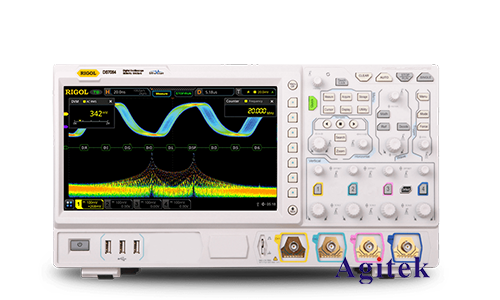

在电子工程领域，频率测量是一项基本且重要的任务。普源示波器（RIGOL）作为一种高性能且易于使用的测试仪器，被广泛应用于各种频率测量任务。本文将详细介绍如何使用普源示波器进行频率测量，并结合实际操作经验，为您提供详细的指导。

　　一、设备准备

　　在开始频率测量之前，确保以下设备和工具已准备就绪：

　　1.普源示波器：型号可以是DS1000Z系列、DS2000A系列、DS4000系列等。

　　2.探头：通常随示波器附带，有不同的衰减设置（如10X、1X）。

　　3.被测信号源：如信号发生器、电路输出端等。

　　二、连接示波器

　　1.探头连接：将探头的一端连接到普源示波器的输入通道（如CH1），另一端连接到被测信号的测试点。确保接地夹正确连接到信号的地线。

　　2.设置探头衰减：在示波器上设置探头的衰减比，确保与实际使用的探头衰减一致（如10X）。

　　三、基本设置

　　1.开机自检：启动普源示波器，等待其完成自检过程，确保设备正常工作。

　　2.选择通道：选择连接探头的输入通道（如CH1），并将其打开。

　　3.时基设置：调整时基（Time Base）以适应被测信号的周期。可以通过旋转时基旋钮来缩放或放大波形。

　　4.垂直偏置和灵敏度：调整垂直偏置和灵敏度，使波形在屏幕上清晰可见并适当居中。

　　四、频率测量

　　方法一：通过示波器的自动测量功能

　　1.自动测量功能：普源示波器提供了自动测量功能，可以直接显示信号的频率。按下示波器面板上的“Measure”按钮，进入测量菜单。

　　2.选择频率测量：在测量菜单中，选择“频率”（Frequency）选项。示波器会自动计算并显示当前信号的频率值。

　　方法二：手动计算频率

　　1.捕获波形：通过调整时基和垂直偏置，捕获并稳定显示完整的周期波形。

　　2.周期测量：使用光标功能测量波形的周期。将一个光标设置在波形的一个峰值处，另一个光标设置在下一个相同相位点处。

　　3.读取周期：读取光标之间的时间差（ΔT），这就是信号的周期。

　　4.计算频率：频率（f）等于1除以周期（T），即f=1/T。

　　方法三：使用FFT功能

　　1.FFT分析：普源示波器具备FFT（快速傅里叶变换）功能，可以将时域信号转换为频域信号，直接观察频率成分。

　　2.启用FFT：在示波器的菜单中选择FFT功能，设置相关参数（如频率范围、窗口类型等）。

　　3.读取频率：通过观察频谱图中的峰值位置，确定信号的主要频率成分。

　　五、注意事项

　　1.探头补偿：在测量之前，确保探头已进行正确补偿。连接探头到示波器的校准端，调整探头的补偿电容，使波形平滑无畸变。

　　2.信号稳定性：确保被测信号稳定，避免信号干扰对测量结果的影响。

　　3.测量带宽：选择合适的示波器带宽，确保高频成分不被衰减。

　　六、实例操作

　　以测量一个1kHz的方波信号为例：

　　1.连接信号源：将方波信号发生器输出端连接到示波器CH1。

　　2.初始设置：将示波器时基设置为200μs/div，垂直灵敏度设置为2V/div。

　　3.捕获波形：调整触发电平和触发模式，使波形稳定显示。

　　4.自动测量：按下“Measure”按钮，选择“频率”，示波器屏幕上显示出约1kHz的频率值。

　　5.手动测量：使用光标测量一个周期，假设光标显示周期为1ms，则频率f=1/1ms=1kHz。

　　通过上述步骤，我们能够快速、准确地测量信号频率。普源示波器的人性化设计和强大功能，使得频率测量变得简单高效。在实际操作中，根据不同的应用场景，选择合适的方法和设置，能够获得**的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
