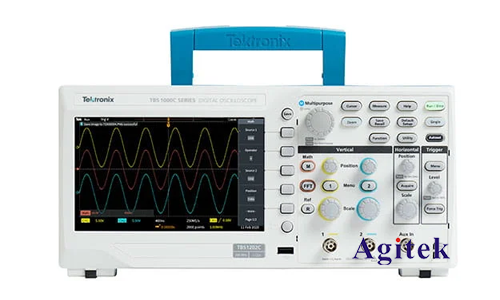

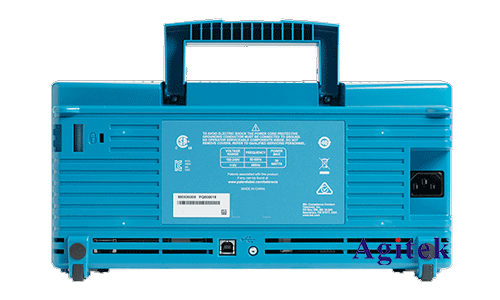

作为一名专业工程师，选择合适的测试工具对我们的工作至关重要。在众多示波器中，泰克（Tektronix）TBS1102C以其高性价比和优越性能赢得了广泛的赞誉。本文将详细介绍如何使用泰克TBS1102C示波器测量电压。

　　准备工作

　　在开始测量之前，确保您已经准备好以下设备和配件：

　　1.泰克TBS1102C示波器

　　2.探头（通常标配的是P6100探头）

　　3.被测电路或信号源

　　4.适配器和电源线

　　确保示波器和所有配件都处于良好状态，没有任何物理损坏。然后，按照以下步骤进行设置：

　　1.连接电源并打开示波器。插上电源线，按下前面板上的电源按钮，等待示波器启动。

　　2.连接探头。将探头插入示波器的输入通道（CH1或CH2），通常位于前面板的右侧。

　　校准探头

　　在进行实际测量之前，首先需要校准探头，以确保测量的准确性。探头校准步骤如下：

　　1.连接探头到校准信号端口。TBS1102C前面板上有一个方波校准信号输出端口，通常标有“PROBE COMP”。

　　2.调整探头补偿电容。在示波器屏幕上观察到方波信号后，使用探头上的小螺丝刀调整探头补偿电容，直到方波的上升和下降沿完全垂直。

　　设置示波器参数

　　现在，我们可以开始设置示波器的参数以进行电压测量：

　　1.选择输入通道。按下示波器前面板上的“CH1”或“CH2”按钮，激活相应的通道。

　　2.设置探头衰减比。根据您使用的探头，设置适当的衰减比（例如，1X或10X）。通常，探头上会有一个开关，您也需要在示波器上进行相应设置。这可以通过按下通道按钮，然后调整屏幕上的探头设置来完成。

　　3.调整垂直刻度和水平刻度。根据信号的预期电压范围，调整垂直刻度（VOLTS/DIV）和水平刻度（TIME/DIV），以便在屏幕上清晰显示信号。

　　4.选择触发模式。选择合适的触发模式（例如，自动触发或边沿触发），并设置触发电平，以确保信号稳定显示。

　　进行电压测量

　　所有设置完成后，您可以开始测量电压：

　　1.连接探头到被测点。将探头的接地夹连接到电路的地，探头尖端连接到需要测量的电压点。

　　2.观察并记录信号。在示波器屏幕上观察信号波形，并使用垂直和水平控制按钮进行微调，直到波形清晰可见。

　　3.测量和记录电压值。使用屏幕上的光标测量功能或示波器的自动测量功能，可以直接读取电压值。TBS1102C提供多种自动测量功能，如峰峰值、平均值和RMS值等，非常方便。

　　提示和技巧

　　1.注意探头接地：探头的接地连接非常重要。错误的接地可能导致测量误差甚至损坏设备。

　　2.适当设置触发电平：确保触发电平设置合理，以获得稳定的信号显示。可以在信号的中间位置设置触发电平，确保信号不会因触发不当而跳动。

　　3.使用自动设置功能：TBS1102C有一个自动设置（AUTOSET）功能，可以快速调整示波器的参数，使信号在屏幕上**显示。按下前面板上的“AUTOSET”按钮即可。

　　4.定期校准：示波器和探头需要定期校准，以确保测量的准确性。遵循制造商的校准建议和周期。

　　使用泰克TBS1102C示波器测量电压并不复杂，只需按照上述步骤和提示进行操作，您就能获得准确、可靠的测量结果。通过掌握这些基本操作，您不仅可以提升工作效率，还能更好地理解和分析电子电路中的信号，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
