普源示波器测量高电压的技术应用及注意事项

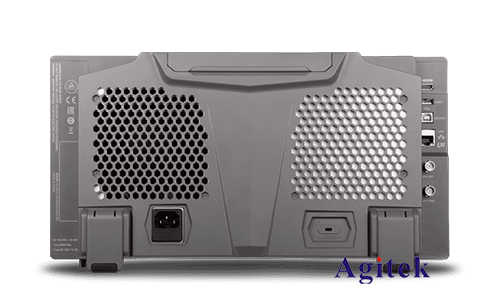

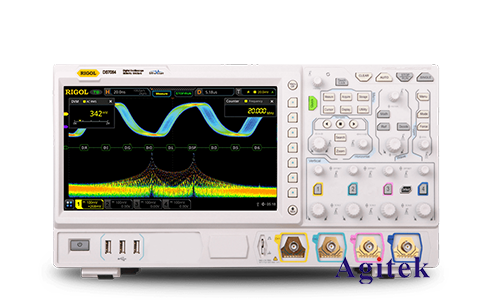

　　在电子工程领域，测量高电压信号是一项重要且富有挑战性的任务。普源精电（RIGOL）作为测试与测量设备的领先供应商，其示波器以高性能、易操作、稳定性好等特点深受工程师喜爱。然而，在使用普源示波器测量高电压时，有一些关键的技术细节和安全注意事项需要特别关注。本文将详细介绍如何利用普源示波器安全、准确地进行高电压测量。

　　一、选择合适的探头

　　在测量高电压时，探头的选择至关重要。普源提供多种类型的高压探头，如RP1010H、RP1025H等，这些探头设计用于高电压应用，具有高电压耐受能力和良好的隔离性能。选择高压探头时，应确保探头的额定电压大于被测电压，并注意探头的衰减比。例如，RP1010H探头具有100:1的衰减比，适合于高达2.5kV的测量。

　　二、正确使用探头

　　在使用高压探头时，正确的连接和操作至关重要。首先，要确保探头与示波器的接地良好。一般来说，高压测量的接地端应该尽可能靠近信号源的接地端，以减少因地线引起的噪声和误差。其次，要注意探头尖端和被测点的接触要稳固，避免因接触不良引起的信号不稳定。

　　此外，在使用高压探头时，还应特别注意探头的隔离性能。高压探头通常具有较高的输入阻抗，能够有效隔离被测电压和示波器，避免高电压直接作用于示波器输入端。

　　三、设置示波器参数

　　在测量高电压信号时，示波器的参数设置同样重要。首先，需要正确设置示波器的输入耦合方式。对于大多数高电压测量，建议使用DC耦合方式，以确保能够捕捉到信号的直流成分和低频成分。其次，需要根据探头的衰减比设置示波器的衰减比例，以确保测量读数的准确性。例如，使用100:1的高压探头时，需要将示波器的衰减比设置为100:1。

　　在设置示波器的时基和触发方式时，应根据被测信号的特点进行调整。如果被测信号是周期性的，可以使用边沿触发模式，并适当调整触发电平，以稳定捕捉信号。如果被测信号是单次脉冲或瞬态信号，则可以使用单次触发模式。

　　四、安全注意事项

　　在测量高电压时，安全是最重要的考虑因素。首先，应确保操作人员具备基本的高电压操作知识，了解高电压的危险性和基本的安全操作规程。其次，应使用合适的防护设备，如绝缘手套、绝缘垫等，确保在操作过程中与高电压部件保持安全距离。

　　在连接和断开探头时，务必确保被测电路处于断电状态，避免在通电情况下进行接线操作。此外，应避免使用未经校准或损坏的探头，以防止因探头性能不良引起的安全隐患和测量误差。

　　五、常见问题及解决方案

　　在实际测量中，可能会遇到一些常见问题，如信号失真、噪声干扰等。对于信号失真问题，通常是由于探头带宽不足或接触不良引起的。可以尝试更换带宽更高的探头，或重新检查探头与被测点的接触情况。

　　对于噪声干扰问题，可能是由于地线环路或外部电磁干扰引起的。可以尝试改善接地条件，或使用屏蔽线缆和屏蔽罩来减小干扰。

　　普源示波器作为高性能测试设备，在测量高电压信号方面具有卓越的性能和稳定性。通过选择合适的高压探头、正确使用探头、合理设置示波器参数，并严格遵守安全操作规程，可以实现高电压信号的安全、准确测量，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
