电感测量中的负值现象：原因与解决方案

　　在使用阻抗分析仪测量电感时，有时会遇到测得的电感值为负数的情况。这种现象可能会让工程师感到困惑，甚至质疑测量的准确性。本文将探讨电感测量出现负值的原因，并提供一些有效的解决方案，旨在帮助工程师们更好地理解和解决这一问题。

　　一、电感测量基础

　　电感是衡量电感器储存磁能能力的参数，通常以亨利（H）为单位。理论上，电感值应为正数，因为电感器在电流通过时会产生与电流变化相反的电动势。然而，在实际测量过程中，由于各种因素的影响，电感值可能会出现负数。这主要与测量设备、测试环境以及被测对象的特性有关。

　　二、负值电感的原因分析

　　1.测试设备的误差

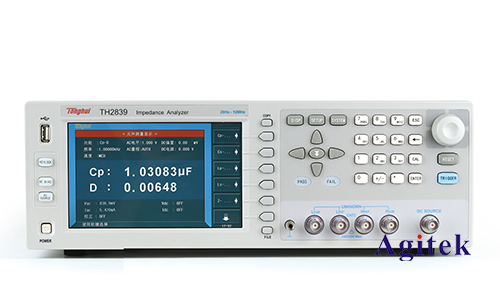

　　阻抗分析仪是测量电感的重要工具，其准确性直接影响测量结果。如果仪器校准不当或存在硬件故障，可能导致测量结果出现偏差。尤其是在低电感值测量时，设备的误差可能会导致测得的电感值为负数。

　　2.寄生参数的影响

　　在高频测量中，电路中的寄生电容和寄生电阻可能会对测量结果产生显著影响。这些寄生参数会引入额外的相位差，使得测得的电感值出现偏差。在某些情况下，这些寄生效应可能导致电感值变为负数。

　　3.测试环境和接线方式

　　测试环境的电磁干扰、接地不良以及接线方式的不当，都可能导致测量结果不准确。例如，长导线的存在会增加寄生电感和电容，从而影响测量结果。接线不当还可能导致测量回路中的寄生电阻和电感与被测电感形成谐振回路，从而导致电感值为负数。

　　4.被测对象的特性

　　被测电感器本身的品质因数（Q值）较低，或存在较高的损耗，会影响测量结果。低Q值电感器在高频测量中，可能会由于电阻效应引入负相位差，使得测得的电感值为负数。

　　三、解决方案与建议

　　1.校准和检查测试设备

　　定期对阻抗分析仪进行校准，确保其处于**工作状态。检查设备是否存在硬件故障，必要时进行维护和更换。此外，可以使用已知电感值的标准电感器进行验证，确保仪器测量准确。

　　2.优化测试环境

　　减少测试环境中的电磁干扰，确保良好的接地。选择适当的屏蔽措施，避免外界干扰对测量结果的影响。在高频测量中，尽量使用短导线和屏蔽电缆，减少寄生效应的影响。

　　3.合理选择测量方法和接线方式

　　根据被测电感器的特性，选择合适的测量方法。例如，对于高频低电感值测量，可以采用网络分析仪或更高精度的测量方法。接线时，尽量避免长导线和不必要的接头，减少寄生电感和电容的影响。

　　4.分析被测电感器的特性

　　对被测电感器进行详细的特性分析，包括其品质因数（Q值）、损耗等。对于低Q值电感器，可以在测量时适当调整测试频率，避免由于电阻效应引入的负相位差。此外，可以通过多次测量和平均值处理，减少偶然误差的影响。

　　电感测量中出现负值是一个复杂的问题，涉及测试设备、测试环境、接线方式以及被测对象的多种因素。通过合理校准测试设备、优化测试环境、选择合适的测量方法和接线方式，以及对被测对象的特性进行详细分析，可以有效减少电感测量中的负值现象，提高测量的准确性和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
