普源示波器的滚动模式设置：工程师指南

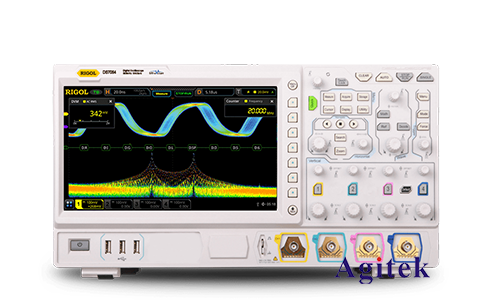

　　在现代电子工程测试和测量领域，普源示波器（RIGOL Oscilloscope）因其高性价比和多功能性广受欢迎。作为一名专业工程师，您可能需要利用其滚动模式来进行长时间信号监测。本文将详细介绍如何在普源示波器上设置滚动模式，并提供一些实用建议，帮助您更高效地进行测量。

　　什么是滚动模式？

　　滚动模式是一种常用于观察低频或长时间信号变化的示波器工作模式。在滚动模式下，示波器屏幕会像图纸一样不断滚动，显示最新采集的数据。这种模式特别适合用于监测慢速变化的信号，如温度变化、电压漂移或心电图波形。

　　设置滚动模式的步骤

　　1.打开示波器并选择通道：

　　-打开示波器电源，等待启动完成。

　　-选择需要监测的通道，通常按下示波器前面板上的通道按钮（如“CH1”、“CH2”等）。

　　2.调整垂直系统设置：

　　-使用“垂直位置”旋钮调整波形在屏幕上的位置，以便在滚动过程中清晰显示。

　　-使用“垂直灵敏度”旋钮选择合适的电压范围，确保信号在屏幕上适当显示，不会过载或太小。

　　3.设置时间基准：

　　-滚动模式主要用于低频信号，因此需要设置较长的时间基准。

　　-使用“时间基准”旋钮，将时间基准设置为适当的值（如500ms/div、1s/div或更长）。时间基准越长，滚动模式显示的时间跨度越大。

　　4.进入滚动模式：

　　-按下“时间基准”按钮，进入时间基准菜单。

　　-选择“滚动”或“Roll Mode”（不同型号的示波器可能有不同的菜单名称），确认进入滚动模式。

　　-在滚动模式下，示波器屏幕会开始滚动，显示连续采集到的信号。

　　5.调整触发设置：

　　-虽然滚动模式下不需要精确的触发，但可以设置触发电平，以便更好地观察信号变化。

　　-调整“触发电平”旋钮，使其适应信号的特点。

　　滚动模式的应用场景

　　1.温度监测：

　　-对于温度传感器输出信号的监测，滚动模式能够连续记录长时间的温度变化，便于分析温度的波动情况。

　　2.电池放电测试：

　　-在进行电池放电测试时，滚动模式可以记录电压随时间的下降过程，帮助评估电池的性能和放电曲线。

　　3.心电图监测：

　　-医疗设备中的心电图监测，通过滚动模式可以长时间记录心电信号，有助于医生诊断心脏健康状况。

　　使用建议

　　1.合理选择时间基准：

　　-根据信号变化的速度选择合适的时间基准。时间基准太短，滚动速度快，可能看不清信号细节；时间基准太长，滚动速度慢，容易遗漏重要信息。

　　2.使用存储功能：

　　-利用示波器的存储功能，保存重要的波形数据，便于后续分析和报告。

　　3.屏幕分辨率和刷新率：

　　-注意示波器的屏幕分辨率和刷新率，确保在滚动模式下，信号能够清晰显示。

　　4.定期校准示波器：

　　-定期校准示波器，确保测量精度和信号的准确性。

　　滚动模式是普源示波器的一项强大功能，特别适合用于长时间信号监测。通过合理设置和使用滚动模式，工程师能够更高效地进行各种测试和测量任务，从而提高工作效率和测量准确性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
