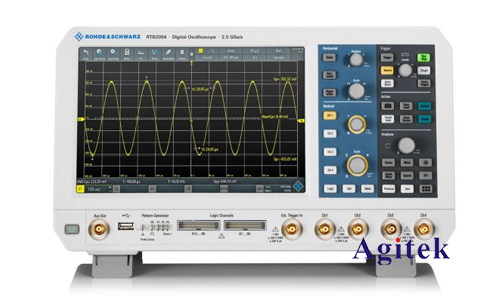

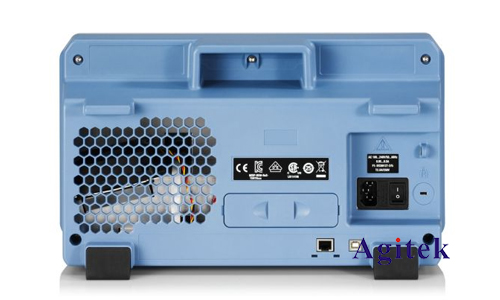

罗德与施瓦茨示波器RTB2002测交流电

　　在电子测量领域，罗德与施瓦茨的RTB2002示波器以其高性能和易用性而闻名。这款示波器不仅在功能上强大，而且操作界面友好，非常适合专业工程师和技术人员使用。下面将详细介绍如何使用RTB2002示波器测量交流电，确保您能最大化地利用这款设备的全部潜力。

　　1.初始设置与准备工作

　　1.1设备检查

　　首先，确保RTB2002示波器处于良好工作状态。检查电源线和探头连接是否完好，确保示波器已正确接地。

　　1.2探头校准

　　在测量之前，务必进行探头校准。连接探头到示波器的校准端口，调整探头的补偿电容，使屏幕上的方波信号清晰稳定。

　　2.连接与设置

　　2.1连接探头

　　将探头的接地夹连接到被测电路的地，探头尖端连接到交流信号源。务必确保连接牢固，以避免测量误差。

　　2.2设置示波器参数

　　打开示波器，选择适当的垂直刻度（V/div）和时间刻度（s/div）。对于常见的50Hz或60Hz交流电，可以从10ms/div的时间刻度开始，垂直刻度根据交流电压幅度调整，一般选择1V/div或2V/div。

　　3.波形观测与调整

　　3.1调整触发

　　在示波器的触发菜单中，选择“边沿触发”模式，并设置触发电平为交流波形的中间值。这样可以稳定地显示完整的交流周期。

　　3.2波形优化

　　调整垂直和水平刻度，使交流电的波形在屏幕上清晰显示。使用“自动设置”功能可以快速优化显示，但手动调整可能会更精确。

　　4.数据分析

　　4.1测量基本参数

　　使用RTB2002示波器的测量功能，获取交流电的幅度、周期、频率等基本参数。示波器可以自动计算这些参数，并在屏幕上显示，非常方便。

　　4.2谐波分析

　　对于更高级的分析，RTB2002示波器还提供FFT（快速傅里叶变换）功能，可以分析交流信号中的谐波成分。这在电力电子、音频工程等领域尤为重要。

　　4.3数据记录

　　RTB2002示波器支持USB存储，可以将测量数据导出进行进一步分析。将测量结果保存为CSV文件，方便在计算机上使用Excel或其他数据分析工具处理。

　　5.常见问题与解决

　　5.1波形不稳定

　　如果波形不稳定，首先检查触发设置是否正确。确保触发电平在信号范围内，并尝试不同的触发模式。

　　5.2测量误差

　　测量误差可能来自探头补偿不正确或连接不牢固。重新校准探头，确保接地良好，并避免探头线缆的干扰。

　　5.3信号失真

　　如果信号看起来失真，检查示波器的带宽限制设置。对于高频信号，确保示波器带宽足够高。RTB2002示波器具有多种带宽选项，可以根据需要调整。

　　6.实际应用示例

　　6.1电源质量分析

　　使用RTB2002示波器可以检测电源中的噪声和瞬态。通过观察电源波形，识别电压波动和谐波失真，优化电源设计。

　　6.2音频信号测试

　　在音频工程中，RTB2002示波器可以用于测量和分析音频信号的失真和频谱。通过FFT功能，可以轻松识别不希望的谐波和噪声。

　　6.3电机驱动测量

　　在电机驱动系统中，测量电流和电压波形是非常重要的。RTB2002示波器可以帮助工程师分析电机启动过程中的瞬态现象，优化控制算法。

　　罗德与施瓦茨RTB2002示波器凭借其优越的性能和人性化的设计，成为测量交流电的不二选择。通过正确的连接、设置和数据分析，工程师可以精确地测量和分析各种交流信号，提高工作效率和测量精度，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
