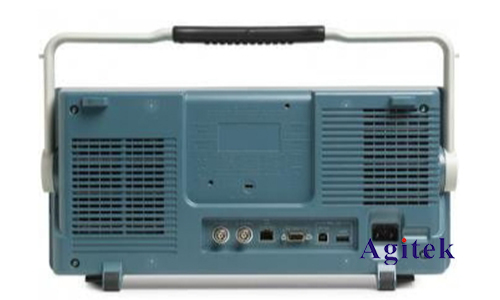

泰克MDO3104混合域示波器是一款功能强大的测试仪器，广泛应用于工程领域的各类测量任务中。其主要特点是集成了模拟和数字通道，以及频谱分析仪，使其成为一种多功能测试设备。今天，我们将详细探讨如何使用MDO3104来测量频率，从基本设置到优化技巧，确保您能够高效地获取准确的频率测量结果。

　　一、初步设置

　　1.开机与连接：首先，确保示波器与电源连接良好并开机。将探头连接到示波器的通道输入上（如CH1），另一端连接到被测电路。探头需要进行校准，以确保测量精度。

　　2.探头设置：选择合适的探头类型和衰减系数。通常情况下，10X衰减探头适合大多数应用。如果您的信号频率较高，可以考虑使用高频探头以减少信号失真。

　　3.通道设置：选择相应的通道并调整垂直缩放（V/Div）和水平时基（s/Div），使信号清晰地显示在屏幕上。确保信号幅度在示波器的测量范围内，以避免过载或不足。

　　二、频率测量方法

　　1.自动测量功能：泰克MDO3104配备了自动测量功能，可以快速、准确地测量频率。按下“MEASURE”按钮，选择“Frequency”选项。示波器将自动计算并显示当前信号的频率。

　　2.手动测量方法：

　　-时间基设置：调整水平时基，使得屏幕上能显示几个完整的周期。这样可以更精确地进行手动测量。

　　-光标测量：启用光标功能，选择“Time”光标类型。将两个光标分别放置在一个完整周期的起点和终点，示波器将显示光标之间的时间差（ΔT）。频率计算公式为f=1/ΔT。这样可以通过计算得出信号的频率。

　　-FFT频谱分析：MDO3104内置频谱分析功能，通过快速傅里叶变换（FFT）可以将时域信号转换到频域，显示信号的频谱。进入频谱分析模式，选择适当的频率范围和分辨率带宽，观察频谱图上的主频峰值，即为信号的频率。

　　三、优化测量精度的技巧

　　1.探头补偿：确保探头经过正确的补偿。连接探头到示波器的校准信号输出端，调整探头补偿电容，使示波器显示的方波边缘平直。未正确补偿的探头会导致测量误差。

　　2.带宽限制：在测量低频信号时，可以启用示波器的带宽限制功能，减少高频噪声对测量的影响。带宽限制通常设置为20 MHz，可以在通道菜单中进行设置。

　　3.采样率设置：确保采样率足够高。采样率越高，信号的时域表示越准确，频率测量的精度也越高。一般来说，采样率应至少是信号最高频率的十倍以上。

　　4.触发设置：合适的触发设置可以稳定信号显示，避免抖动和不稳定。选择合适的触发类型（如边沿触发）和触发电平，使得示波器能够稳定地捕捉到周期性信号。

　　四、实战案例

　　假设我们需要测量一块电路板上的时钟信号频率。连接探头到时钟信号的测试点，确保探头接地良好，避免引入干扰。

　　1.信号捕获：调整垂直缩放，使时钟信号的波形显示在屏幕中间。调整水平时基，显示多个完整周期。

　　2.自动测量：按下“MEASURE”按钮，选择“Frequency”。示波器将立即显示时钟信号的频率。

　　3.手动测量：启用光标，分别放置在一个时钟周期的开始和结束，读取光标之间的时间差（ΔT）。计算频率f=1/ΔT。

　　4.频谱分析：进入频谱分析模式，选择适当的频率范围和分辨率带宽。观察频谱图上的主频峰值，即为时钟信号的频率。

　　通过以上步骤和技巧，您可以利用泰克MDO3104混合域示波器精确测量各种信号的频率。无论是自动测量还是手动计算，示波器都能提供高效、准确的结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
