在电子工程领域,示波器是分析和调试电路的核心工具之一。罗德与施瓦茨(Rohde&Schwarz,简称R&S)作为测试与测量设备的领先制造商,其RTB2002示波器因其卓越的性能和用户友好的设计,成为许多工程师的首选。在本文中,我们将详细探讨如何使用R&S RTB2002示波器测量晶振(晶体振荡器)的波形,并分享一些实用的技巧和建议。

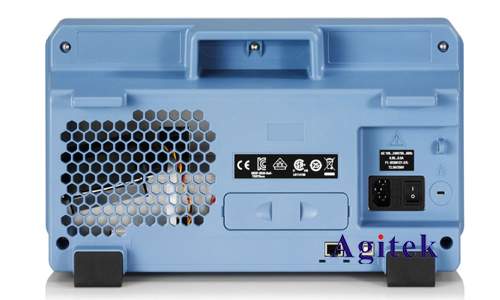

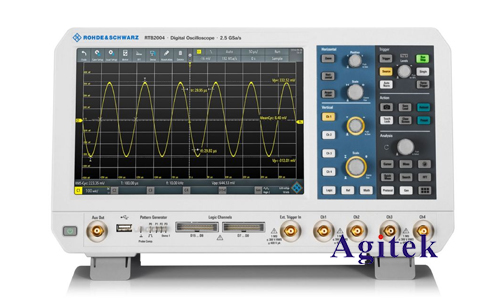

RTB2002示波器概述
RTB2002是一款双通道示波器,带宽可达300 MHz,采样率高达2.5 GSa/s,存储深度为10 Mpts。它的高分辨率显示屏和直观的用户界面使得测量和分析变得更加简单。此外,RTB2002还配备了丰富的触发和解码功能,适用于多种信号的捕获和分析。
测量晶振波形的准备工作
在开始测量之前,确保示波器和测试电路都已正确连接和配置。以下是一些基本步骤:
1.选择合适的探头:使用高阻抗探头,如RT-ZP03B,它的带宽为300 MHz,适合测量高频信号。
2.连接探头:将探头连接到示波器的输入通道,并确保接地夹子连接到电路的公共地。
3.设置示波器:选择正确的通道,设置时间基和垂直刻度,使信号波形在屏幕上清晰可见。
实际测量步骤
步骤一:初步设置
打开RTB2002示波器,选择要使用的通道(如通道1)。接着,调整垂直和水平刻度。对于晶振,频率通常在几兆赫兹到几十兆赫兹之间,因此时间基可以设置为微秒级或纳秒级,垂直刻度则根据晶振的输出电压范围进行调整。
步骤二:触发设置
为了稳定地捕获晶振波形,合适的触发设置是关键。选择边沿触发模式,并设置触发电平在信号的中间位置。这可以确保示波器在每次信号达到特定电平时进行捕捉,从而获得稳定的波形显示。
步骤三:捕捉和分析波形
调整触发电平和时间基,直到晶振的波形在屏幕上稳定显示。使用示波器的测量功能可以直接读取信号的频率、周期、峰峰值和RMS值等参数。RTB2002示波器还提供FFT(快速傅里叶变换)功能,可以将时域信号转换为频域信号,帮助分析信号的频谱特性。
提示与技巧
减少噪声影响
晶振信号通常比较微弱,容易受到噪声干扰。为了获得更准确的测量结果,可以采取以下措施:
1.使用屏蔽线和接地夹:确保探头接地良好,使用短而粗的接地线减少电磁干扰。
2.启用平均功能:RTB2002提供平均功能,可以通过多次采样平均化噪声,得到更清晰的波形。
3.使用低噪声模式:在需要精细分析时,开启低噪声模式(如低带宽限幅功能),减少高频噪声对波形的影响。
利用高级功能
RTB2002示波器的多种高级功能可以显著提高测量效率和精度:
1.自动测量功能:示波器提供多种自动测量参数,如频率、周期、上升时间、下降时间等。利用这些功能可以快速获得所需的测量数据。
2.波形录制和回放:RTB2002可以录制长时间的波形数据,便于事后分析。这对于捕捉偶发性的问题特别有用。
3.存储和分享数据:通过USB接口或网络连接,可以将测量数据和波形截图保存并分享给团队成员,便于协同工作和数据分析。
使用罗德与施瓦茨RTB2002示波器测量晶振波形不仅简单直观,而且精度高、功能强大。通过正确设置和利用其丰富的功能,工程师可以快速而准确地分析晶振信号,确保电路设计的稳定性和性能。无论是在研发阶段还是在故障排除过程中,RTB2002都是一个值得信赖的工具,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
