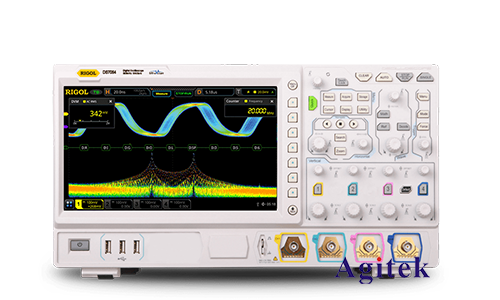

在电子工程的世界里，示波器是一种至关重要的工具，它能帮助工程师和技术人员可视化和分析电信号。普源（RIGOL）示波器因其高性价比和出色的性能，成为许多工程师的首选。本文将详细探讨如何使用普源示波器测量电压波形，以便您能更高效地完成测量任务。

　　选择合适的示波器和探头

　　在开始测量之前，选择合适的示波器和探头是非常重要的。普源提供了多种型号的示波器，从基础型号到高端型号应有尽有。根据您的具体需求，选择合适的带宽和采样率是关键。例如，对于一般的低频信号，带宽在100MHz左右的型号已经足够，而对于高速信号，可能需要带宽在500MHz以上的型号。

　　探头的选择同样重要。一般来说，10:1的衰减探头是最常用的，因为它能在不影响信号质量的前提下，允许您测量较高的电压。此外，确保探头的带宽与示波器匹配，以避免信号失真。

　　设置示波器参数

　　1.连接探头：将探头连接到示波器的输入通道上，并确保接地夹连接到电路的地线上。这一步非常重要，因为良好的接地能减少噪声干扰，提高测量精度。

　　2.选择通道：通常情况下，示波器有多个输入通道。选择一个您需要使用的通道，并通过面板上的按钮或菜单进行选择。

　　3.调整时基：时基决定了示波器显示信号的时间范围。开始时，您可以选择一个较长的时基（例如1ms/div），以便观察整个信号波形。然后，根据需要逐步缩短时基（例如10us/div），以更详细地观察信号的特征。

　　4.调整垂直刻度：垂直刻度决定了每个刻度代表的电压值。根据信号的幅度，选择一个合适的刻度。例如，如果您测量的信号在5V以内，可以选择1V/div的垂直刻度。必要时，使用垂直偏移功能将信号移动到屏幕的中间，以便更清晰地观察。

　　5.触发设置：触发功能用于稳定显示周期性信号。选择适当的触发源（如CH1），设置触发电平，使示波器在信号的上升沿或下降沿触发。通过调整触发电平和触发方式，您可以获得一个稳定的信号波形。

　　测量和分析

　　当所有参数设置完毕后，您就可以开始测量电压波形了。通过示波器屏幕，您可以直观地看到信号的形状和特征。普源示波器通常配备了自动测量功能，您可以使用这些功能快速获得信号的频率、峰峰值、均值等参数。这些自动测量功能可以显著提高您的工作效率。

　　此外，您还可以使用示波器的游标功能进行手动测量。通过设置游标，您可以精确地测量两个点之间的电压差和时间差，这在分析复杂信号时非常有用。

　　保存和导出数据

　　现代示波器通常都支持将测量数据保存到U盘或通过网络接口传输到计算机上。普源示波器也不例外。保存数据的功能不仅能帮助您记录测量结果，还能方便您后续进行数据分析和报告撰写。

　　一些实用的小技巧

　　1.信号平均：在测量噪声较大的信号时，您可以使用信号平均功能来减少噪声影响，提高测量精度。普源示波器通常支持多种平均方式，您可以根据需要进行选择。

　　2.带宽限制：在测量低频信号时，启用带宽限制功能（如20MHz带宽限制）可以减少高频噪声对信号的干扰，从而获得更清晰的波形。

　　3.频谱分析：对于频率特性分析，您可以使用普源示波器的FFT功能。通过频谱分析，您可以快速了解信号的频率成分，这对于调试和优化电路非常有帮助。

　　普源示波器凭借其优越的性能和友好的用户界面，为电子工程师提供了强大的测量和分析工具。通过合理设置示波器参数、使用自动测量和手动测量功能，以及保存和分析测量数据，您可以更加高效地完成各种电压波形的测量任务，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
