作为一名专业工程师，我深知精密测量在电子电气工程中的重要性。同惠TH2851-130精密阻抗分析仪是一款高性能仪器，它以其卓越的测量精度和广泛的应用领域而著称。今天，我将为大家详细介绍如何正确连接和使用该仪器进行阻抗测量。

　　了解仪器及其功能

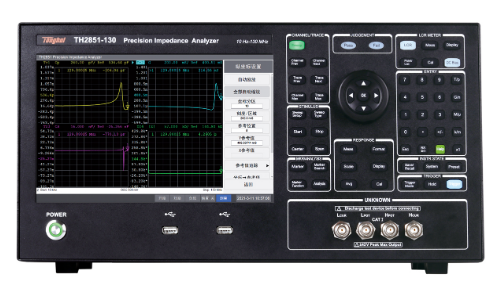

　　首先，我们需要对同惠TH2851-130有一个全面的了解。该仪器采用了先进的电桥技术和数字信号处理技术，能够精确测量电阻、电感和电容等阻抗参数。其测量频率范围宽泛，覆盖10Hz-130MHz，可以满足大多数电子元件的测试需求。此外，它还配备了友好的用户界面和多种测量模式，使操作更加简便和高效。

　　准备工作

　　在进行阻抗测量前，我们需要进行一些准备工作：

　　1.校准仪器：在测量之前，务必对仪器进行校准。这包括开路校准、短路校准和负载校准。通过校准可以消除系统误差，提高测量准确性。具体校准步骤可以参考仪器的使用手册。

　　2.选择合适的测试夹具：根据待测对象的尺寸和形状，选择合适的测试夹具。TH2851-130提供多种测试夹具供选择，如两线夹具、四线夹具等。对于精度要求较高的测量，建议使用四线制夹具，因为它可以有效减少导线电阻和接触电阻的影响。

　　连接步骤

　　1.正确连接夹具：将选好的夹具连接到仪器的测量端口。四线夹具通常有两个电流端子和两个电压端子，确保连接时不混淆。对于高精度测量，确保每一个接触点都干净无污染，以减少接触电阻。

　　2.连接待测元件：将待测元件连接到测试夹具上。在进行此步骤时，应确保元件与夹具接触良好且稳固，以防止在测量过程中出现松动或接触不良的情况。

　　3.设置测量参数：根据待测元件的特性，在仪器上设置合适的测量参数。这包括测量频率、测量电压、测量模式等。TH2851-130允许用户自定义测量参数，确保测量结果的准确性和可靠性。

　　测量过程

　　1.启动测量：在完成所有连接和参数设置后，启动仪器的测量功能。TH2851-130将自动进行数据采集和处理，并在显示屏上实时显示测量结果。

　　2.观察结果：通过仪器的显示屏，可以实时观察测量结果。如果需要更详细的数据分析，TH2851-130还支持将测量数据导出到计算机进行进一步处理。

　　3.多次测量取平均值：为了提高测量的可靠性和准确性，建议进行多次测量并取平均值。这样可以有效减少偶然误差对测量结果的影响。

　　注意事项

　　1.环境影响：在进行阻抗测量时，环境因素如温度、湿度、以及电磁干扰等都会对测量结果产生影响。尽量在恒温恒湿的环境中进行测量，并避免在有强电磁干扰的环境下操作。

　　2.维护和保养：定期对仪器进行维护和保养，确保其长期稳定运行。包括定期校准、清洁测量夹具、检查连接线等。

　　3.安全操作：在使用仪器时，应注意安全操作规程，特别是在测量高压或大电流元件时，需特别小心，避免触电风险。

　　应用案例

　　以一个实际应用案例来说明如何使用同惠TH2851-130进行阻抗测量。假设我们需要测量一个高精度电容器的阻抗特性：

　　1.准备工作：对仪器进行校准，选择适合电容器的四线夹具。

　　2.连接电容器：将电容器稳固地连接到夹具上。

　　3.设置参数：在仪器上设置适当的测量频率（如1kHz）和测量电压（如1V）。

　　4.进行测量：启动测量，仪器显示屏上将实时显示电容器的阻抗值。

　　5.数据记录与分析：记录多次测量数据并取平均值，导出数据进行进一步分析。

　　总之，同惠TH2851-130精密阻抗分析仪是一款功能强大、操作简便的高性能测试仪器。在正确使用和维护的前提下，它将为您的电子元件测量和电路分析提供精确可靠的数据支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
