在现代电子测试和测量领域,罗德与施瓦茨(Rohde&Schwarz)示波器因其精确度和可靠性而备受推崇。示波器是观察和分析电信号的重要工具,了解如何将其设置为特定波形,例如正弦波,是工程师的基本技能。本文将详细介绍如何将罗德与施瓦茨示波器调成正弦波,并提供一些实用的技巧和建议。
基本准备
在开始之前,请确保您已经准备好了以下工具和设备:
1.罗德与施瓦茨示波器:本文以R&S RTO2000系列示波器为例。
2.信号发生器:用于产生正弦波信号。
3.BNC连接线:用于将信号发生器连接到示波器。
4.探头:用于测量电路中的信号。
步骤一:连接设备
1.连接信号发生器:
-使用BNC连接线将信号发生器的输出端口与示波器的输入通道(如CH1)连接起来。
-确保连接牢固,以防止信号丢失或干扰。
2.设置信号发生器:
-打开信号发生器,设置输出为正弦波。
-调整频率和幅度到所需的参数。例如,设置频率为1kHz,幅度为1V峰峰值。
步骤二:配置示波器
1.打开示波器:
-确保示波器电源打开,并等待其启动完成。
2.选择通道:
-按下示波器前面板上的CH1按钮,激活第一通道。如果使用其他通道,按相应的通道按钮。
3.调整垂直设置:
-使用垂直控制旋钮调整电压范围(每格电压)。例如,将垂直范围设置为200mV/div,以适应1V峰峰值的信号。
-按下“探头设置”按钮,确保探头设置与实际使用的探头匹配。例如,如果使用10:1的探头,确保探头设置为10:1。
4.调整水平设置:
-使用水平控制旋钮调整时间基(每格时间)。例如,将时间基设置为1ms/div,以清晰显示1kHz的正弦波。
步骤三:信号校准
1.自动设置:
-按下示波器的“自动设置”(Auto Setup)按钮。此功能会自动调整垂直和水平设置,以优化显示波形。这对于初学者特别有用,可以快速获得清晰的波形。
2.手动微调:
-如果需要更精确的控制,可以手动微调垂直和水平设置,直到正弦波在屏幕上显示为稳定的波形。
-使用触发控制调整触发电平,使波形在屏幕上稳定不动。触发模式可以设置为“自动”或“边沿触发”,选择上升沿触发。
步骤四:波形分析
1.观察波形:
-正弦波应在示波器屏幕上显示为平滑的正弦曲线。如果波形不稳定或失真,检查信号发生器和连接线。
2.测量参数:
-使用示波器的测量功能,可以测量正弦波的频率、周期、峰峰值电压、平均值和RMS值。
-按下“测量”(Measure)按钮,选择所需的测量参数,示波器将自动显示测量结果。
步骤五:保存和记录数据
1.保存波形:
-如果需要保存波形供日后分析,使用示波器的存储功能。
-按下“存储”(Save)按钮,将波形保存到内置存储器或外部USB驱动器。
2.记录数据:
-记录测量结果,包括频率、幅度和其他关键参数,确保测试的可重复性和数据的准确性。
通过以上步骤,您可以成功地将罗德与施瓦茨示波器设置为显示正弦波。在实际操作中,可能需要根据具体情况进行微调和优化。熟练掌握这些基本操作,将大大提高您的工作效率和测量精度,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
相关产品

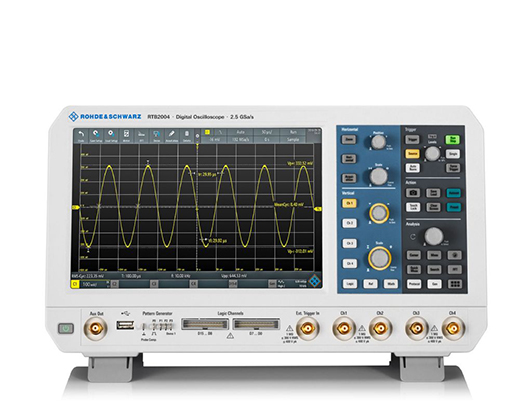

罗德与施瓦茨RTB2004示波器 主要参数 带宽:70 MHz 通道:4 采样率:2.5 Gsample/s 最大存储深度:20 Mpts MS
罗德与施瓦茨RTB2002示波器是一款功能强大的中端示波器,专为满足工程师和技术人员的各种测试需求而设计。它拥有70 MHz带宽、2.5 GSa/s采样率和
罗德与施瓦茨RTM3002示波器特性 基本参数: 带宽:100 MHz 通道:2 采样率:5 Gsample/s 最大存储深度:80 Mpts

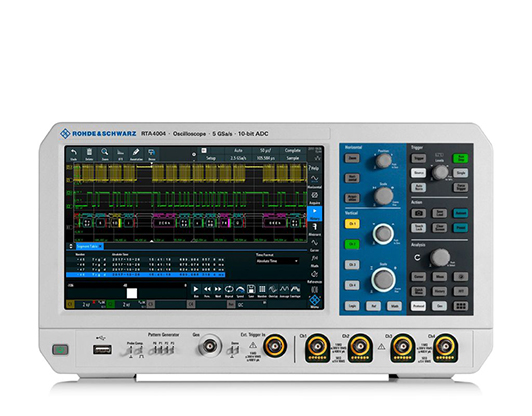

罗德与施瓦茨RTA4004示波器功能 1.信号分析 分辨率高:10位模数转换器,比传统8位转换器精度提升4倍,显示更多信号细节。 分段存储:100 M
