是德（Keysight）矢量网络分析仪（VNA）是高精度测量射频和微波设备参数的关键工具。它在电子工程领域广泛应用于测量电路和器件的S参数、阻抗、反射系数等特性。本文将详细介绍如何使用是德矢量网络分析仪测量50欧姆阻抗，重点突出操作步骤和注意事项。

　　1.了解矢量网络分析仪的基本原理

　　矢量网络分析仪主要通过发射已知信号并测量反射和透射信号来确定被测设备的特性。它的基本测量单位是S参数，这些参数可以描述设备在特定频率下的行为。测量阻抗时，特别关注的是S11参数，因为它表示输入端口的反射特性。

　　2.设备准备

　　在开始测量之前，需要确保以下设备和工具可用：

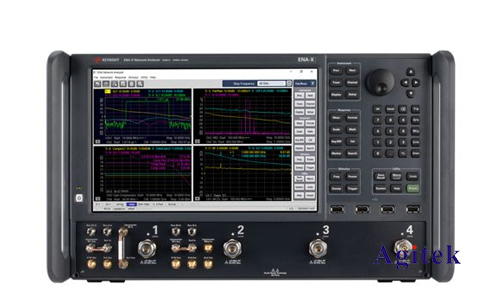

　　-是德矢量网络分析仪（例如Keysight E5071C）

　　-校准套件（标准件）

　　-测试夹具或探头（视测量对象而定）

　　-被测设备（DUT，Device Under Test）

　　3.校准

　　校准是确保测量精度的关键步骤。它包括以下几步：

　　3.1校准类型

　　常见的校准类型有SOLT（Short-Open-Load-Thru）和TRL（Thru-Reflect-Line）。对于一般的50欧姆阻抗测量，SOLT校准通常足够。

　　3.2校准步骤

　　1.连接校准标准件：按顺序连接短路、开路、负载和通路标准件到网络分析仪的测试端口。

　　2.启动校准程序：在网络分析仪上选择相应的校准程序（如SOLT）。

　　3.进行校准：按照软件提示，依次连接不同标准件，并记录各状态下的测量数据。

　　4.校准验证：校准完成后，使用已知阻抗标准件验证校准的准确性。

　　4.测量50欧姆阻抗

　　校准完成后，便可以进行实际的阻抗测量。步骤如下：

　　4.1连接被测设备

　　将被测设备（DUT）连接到网络分析仪的端口。确保连接可靠，以避免接触不良导致测量误差。

　　4.2设置测量参数

　　1.频率范围：设定测量的频率范围，一般根据被测设备的工作频率范围设置。

　　2.带宽设置：调整中频带宽（IF Bandwidth）以平衡测量时间和精度。

　　3.功率设置：设置适当的输出功率，避免对被测设备造成损害。

　　4.3进行测量

　　启动测量，网络分析仪将显示S参数的实时曲线。S11参数的大小和相位信息可以用来计算阻抗。对于理想的50欧姆阻抗，S11的值应该接近于零，表示没有反射。

　　5.数据分析与处理

　　5.1 S参数到阻抗的转换

　　使用网络分析仪的软件，可以直接将S参数转换为阻抗值。S11与阻抗的关系如下：

　　其中，Z0为系统阻抗，一般为50欧姆。

　　5.2结果验证

　　通过测量结果与预期值的对比，可以验证测量的准确性。如果存在较大偏差，需要重新检查校准和连接情况。

　　6.注意事项

　　1.校准频率：定期进行校准，以确保测量精度。

　　2.环境条件：避免在高温或高湿度环境下进行测量，以免影响设备性能。

　　3.连接器质量：使用高质量的连接器和电缆，避免连接器磨损导致测量误差。

　　4.设备维护：定期维护和更新网络分析仪软件，确保设备处于**工作状态。

　　使用是德矢量网络分析仪测量50欧姆阻抗是一项需要精确操作的任务。通过正确的校准、合理的设置和细致的操作，可以获得高精度的测量结果。掌握这些技术，不仅可以提高工作效率，还能保证测量的可靠性，为后续的电路设计和调试提供有力支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
