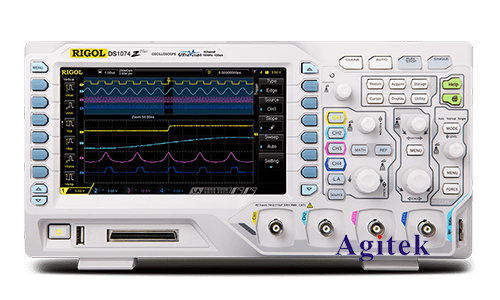

普源（RIGOL）DS1104Z Plus示波器以其高性价比和多功能性，成为众多工程师的首选工具。在这篇文章中，我们将详细介绍如何使用普源DS1104Z Plus示波器进行频率测量，旨在帮助您更高效、更准确地完成这一任务。

　　1.初步准备

　　首先，确保您已正确连接并启动DS1104Z Plus示波器。以下是一些基本准备步骤：

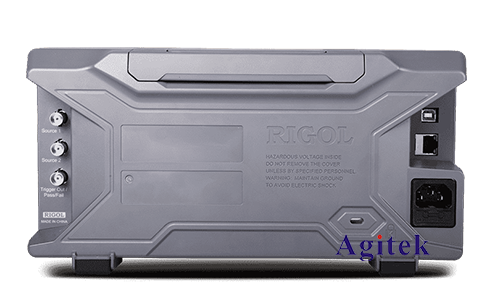

　　-电源连接：确保示波器已正确连接电源，并按下电源按钮启动设备。

　　-探头连接：将探头连接到示波器的输入通道（CH1,CH2,CH3,CH4），确保探头的接地夹夹在电路的地线上。

　　-探头校准：执行探头校准，以确保测量的准确性。连接探头到示波器的校准信号输出端，并调整探头上的补偿电容，使显示的方波信号无过冲和欠冲。

　　2.设置示波器

　　为了进行频率测量，您需要对示波器进行一些设置：

　　-通道设置：选择一个通道（如CH1），并确保其已启用。按下该通道的按钮，然后调整垂直刻度（V/div）和垂直位置，使信号清晰地显示在屏幕上。

　　-时间基准设置：调整水平时间基准（s/div），确保信号周期完整地显示在屏幕上。这有助于更准确地测量频率。

　　-触发设置：按下触发菜单按钮，选择适当的触发源（如CH1），并设置触发电平，使示波器稳定地显示信号。

　　3.频率测量方法

　　有几种方法可以用来测量信号的频率，以下是常用的两种：

　　方法一：使用自动测量功能

　　1.打开测量菜单：按下前面板上的“MEASURE”按钮，进入测量菜单。

　　2.选择频率测量：在测量菜单中，选择“Frequency”（频率）。此时，示波器将自动计算并显示所选通道信号的频率。

　　3.确认结果：频率测量值将显示在屏幕的顶部或侧边，您可以直接读取结果。

　　这种方法简单快捷，非常适合大多数情况。然而，自动测量可能会受到噪声或信号失真影响，因此在某些精密测量中需要小心。

　　方法二：手动测量

　　1.捕捉波形：通过调整时间基准和触发设置，捕捉并稳定信号波形。

　　2.使用光标功能：按下“CURSOR”按钮，选择“Manual”模式，然后选择“X1”光标和“X2”光标。

　　3.设置光标位置：将X1光标和X2光标分别放置在两个相邻周期的同一位置（例如两个上升沿或两个下降沿）。

　　4.读取时间差：示波器将显示两个光标之间的时间差（Δt）。这个时间差就是信号的周期（T）。

　　5.计算频率：频率（f）可以通过公式f=1/T计算得到。示波器通常会自动显示这一计算结果。

　　手动测量方法虽然稍显繁琐，但在需要高精度测量或验证自动测量结果时非常有用。

　　4.高级技巧

　　使用数学运算

　　DS1104Z Plus提供了数学运算功能，您可以通过以下步骤进行频率测量：

　　1.选择数学运算：按下“Math”按钮，进入数学运算菜单。

　　2.选择FFT：在数学运算选项中选择FFT（快速傅里叶变换）。

　　3.调整参数：设置适当的窗口和频率范围，FFT将显示信号的频谱。

　　4.读取频率：在频谱图中，信号的主频率峰值即为信号的频率。

　　这种方法特别适合处理复杂信号或需要分析信号频谱的情况。

　　5.常见问题和解决方法

　　-噪声干扰：如果测量结果不稳定或噪声较大，可以尝试增加平均功能或使用低通滤波器。

　　-信号失真：确保探头正确补偿，并检查连接是否良好。

　　-触发问题：如果波形不稳定，调整触发电平和触发方式，确保稳定触发。

　　普源DS1104Z Plus示波器提供了多种频率测量方法，无论是自动测量、手动测量还是使用高级的数学运算功能，都能够满足工程师的不同需求。通过合理设置和操作，您可以快速、准确地测量各种信号的频率，从而更好地进行电路分析和故障排查，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
