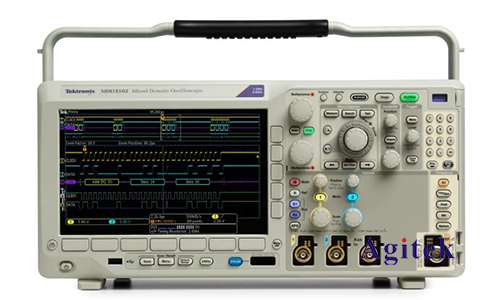

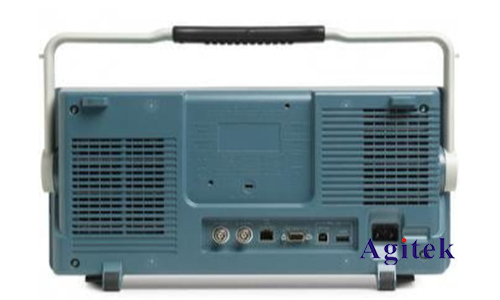

泰克MDO3024示波器是一款功能强大且多用途的仪器，非常适合用来测试电源的纹波。纹波测试对于电子工程师而言至关重要，因为它可以揭示电源的质量和稳定性，从而确保整个电子系统的正常运行。下面将详细介绍如何使用泰克MDO3024示波器进行纹波测试。

　　一、准备工作

　　在开始测试之前，需要做一些准备工作：

　　1.确认示波器状态：确保泰克MDO3024示波器处于良好工作状态，探头已正确连接并校准。

　　2.选择合适的探头：建议使用被动探头或低噪声差分探头，因为它们在测量低电压信号时表现更好。

　　3.设置示波器：将示波器的时间基准和电压范围设置为合适的值，以便清晰地显示纹波信号。

　　二、连接与设置

　　1.连接探头：将探头的接地夹子连接到电源的地线，然后将探头的尖端连接到电源输出端。注意，探头的接地连接应该尽可能短，以减少引入的噪声。

　　2.设置示波器通道：选择一个通道（如CH1）用于测量，设置适当的电压范围和偏移量，使纹波信号在屏幕上清晰可见。通常，电压范围设置在20mV到100mV之间，偏移量则根据实际情况进行调整。

　　3.设置时间基准：根据电源的工作频率，设置合适的时间基准。一般来说，设置在几微秒到几十微秒之间，以便捕捉到纹波的细节。

　　三、纹波测试

　　1.开启示波器：开启泰克MDO3024示波器，并确保探头已正确连接。

　　2.调节垂直和水平刻度：调整垂直和水平刻度，使得波形在屏幕上清晰显示。垂直刻度应设置为使纹波信号在屏幕上占据大部分高度，水平刻度应能显示多个周期的波形。

　　3.启用平均功能：为了减少高频噪声的影响，可以启用示波器的平均功能。这将通过对多个波形进行平均处理，来减少随机噪声，提高纹波信号的可见性。

　　4.捕捉波形：按下“单次捕捉”按钮或设置示波器为触发模式，以捕捉稳定的纹波信号。触发电平应设置在略高于信号基线的地方，以确保每次捕捉到的都是有效波形。

　　四、数据分析

　　1.测量纹波：使用光标或自动测量功能，测量纹波的峰值-峰值电压。记录多个周期的纹波电压值，以确保数据的可靠性。

　　2.分析频谱：泰克MDO3024示波器具有频谱分析功能，可以对捕捉到的波形进行频谱分析，查看纹波的频率成分。这对于确定纹波来源（如开关频率、EMI干扰等）非常有帮助。

　　五、示波器优化技巧

　　1.使用低噪声探头：如前所述，使用低噪声差分探头可以减少测量中的噪声干扰，提升测量的准确性。

　　2.接地环路最小化：确保探头的地线尽可能短，以减少由接地环路引入的噪声。

　　3.隔离电源干扰：在测量过程中，尽量远离其他高噪声源，如电动机、开关电源等，以减少环境噪声对测量的影响。

　　使用泰克MDO3024示波器进行纹波测试，关键在于正确的连接、合适的设置以及有效的数据分析。通过合理的步骤和方法，可以准确测量电源的纹波，评估其对电子系统的影响，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
