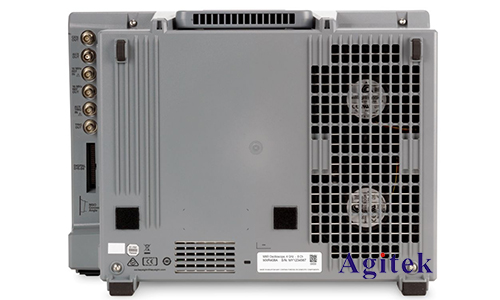

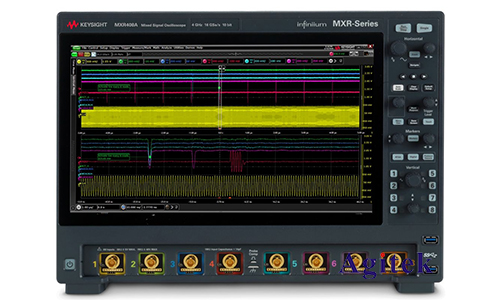

在现代电子工程测试中，准确地测量和分析电流波形是至关重要的。是德（Keysight）MXR408A示波器因其高性能和多功能性，成为了许多工程师的首选工具。下面将详细介绍如何设置是德MXR408A示波器来测试电流波形，旨在帮助您更高效地完成测试任务。

　　一、准备工作

　　在进行电流波形测试之前，请确保以下准备工作已经完成：

　　1.设备检查：

　　-确认MXR408A示波器处于良好工作状态。

　　-检查并校准所有探头和附件，确保其准确性。

　　2.连接设置：

　　-将电流探头（如是德的N2783B）连接到MXR408A的输入通道。

　　-确保探头连接稳定，避免松动或接触不良。

　　3.软件更新：

　　-确保示波器的固件和软件均为最新版本，以利用最新的功能和修复。

　　二、示波器基础设置

　　1.选择通道：

　　-通过触摸屏或旋钮选择连接电流探头的通道。例如，如果探头连接在CH1上，选择通道1。

　　2.探头设置：

　　-进入探头设置菜单，选择正确的探头类型。对于是德的电流探头，可以选择“Current Probe”模式。

　　-设置探头的灵敏度（如10mV/A），确保显示的电压对应实际测量的电流。

　　3.时基设置：

　　-根据测量需求，调整时基设置。一般情况下，可以从较大的时间范围开始（如1ms/div），然后逐步缩小到合适的范围（如100us/div），以获得更清晰的波形。

　　三、触发设置

　　触发设置对于捕捉稳定的电流波形非常重要。以下是推荐的设置步骤：

　　1.选择触发源：

　　-选择连接电流探头的通道作为触发源（如CH1）。

　　2.设置触发类型：

　　-根据具体测试需求，选择适当的触发类型。对于周期性信号，可以选择“Edge”触发；对于特定事件，可以选择“Pulse”触发。

　　3.调整触发电平：

　　-通过调节触发电平，确保触发点在期望的电流波形范围内。可以先将触发电平设置在信号的中间位置，然后根据需要微调。

　　四、测量和分析

　　1.波形捕捉：

　　-使用“Run/Stop”按钮捕捉并冻结波形，确保不会错过任何瞬态信号。

　　2.波形缩放：

　　-通过“Zoom”功能放大波形的关键部分，方便详细观察和分析。

　　3.测量功能：

　　-利用示波器内置的测量功能，如峰值电流、均值电流、RMS电流等，获取详细的数据信息。

　　-使用光标功能，手动测量波形的特定点间距和电流值。

　　五、高级设置和技巧

　　1.自动设置功能：

　　-如果对示波器操作不熟悉，可以使用自动设置功能（Auto-Setup），让示波器自动调整到**测量状态。

　　2.滤波器设置：

　　-对于存在高频噪声的波形，可以使用低通滤波器（Low Pass Filter）进行信号处理，提高波形的可读性。

　　3.存储和导出数据：

　　-通过USB或网络接口，将波形数据存储到外部设备，便于后续分析和报告生成。

　　4.多通道分析：

　　-利用MXR408A的多通道特性，同时测量多个电流信号，并进行相关性分析。

　　六、常见问题及解决方案

　　1.波形抖动或不稳定：

　　-检查探头连接是否牢固，确保接地良好。

　　-调整触发电平和触发模式，确保波形稳定。

　　2.测量精度不高：

　　-确认探头校准正确。

　　-使用合适的探头衰减设置，避免过载或信号失真。

　　3.波形显示不清晰：

　　-调整时基和垂直刻度，确保波形适应屏幕显示。

　　-使用滤波器功能减少噪声干扰。

　　通过正确设置是德MXR408A示波器，您可以准确测量和分析电流波形，从而提升测试效率和结果的可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
