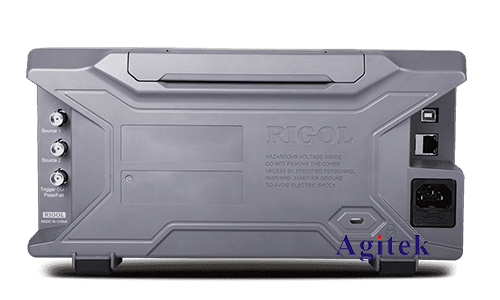

作为专业工程师，使用普源DS1054Z示波器进行电压测量是我们日常工作中非常重要的一部分。这款示波器以其高性价比、强大的功能和易用的界面，深受广大工程师的喜爱。下面我将详细介绍如何正确使用DS1054Z进行电压测量，以确保测量的准确性和高效性。

　　一、准备工作

　　1.设备检查：

　　-电源连接：确保示波器连接到稳定的电源，并开启电源开关。

　　-探头检查：检查探头是否完好无损，探头类型（1X/10X）是否选择正确，并进行校准。

　　-通道设置：确认所有要使用的通道是否处于激活状态，并调整通道耦合（AC/DC），通常测量电压时使用DC耦合。

　　2.探头校准：

　　-校准连接：将探头连接到示波器的校准端口。

　　-调整探头补偿：观察波形是否平直，无明显的过冲或欠冲，必要时调整探头的补偿电容。

　　二、基本操作步骤

　　1.连接探头到被测电路：

　　-探头接地：将探头的接地夹子连接到电路的公共地。

　　-探头尖端：将探头尖端连接到被测点，确保接触良好，避免松动或虚接。

　　2.通道配置：

　　-电压范围：根据被测信号的预期电压，调整示波器的垂直偏移和电压范围，使信号位于屏幕的中间位置。

　　-时间基准：根据信号的频率，调整时间基准（时基）设置，使一个完整的周期或多个周期能清晰地显示在屏幕上。

　　-触发设置：选择合适的触发源（通常为CH1），调整触发电平，使示波器能够稳定捕捉到重复的信号波形。

　　3.读取和分析波形：

　　-波形测量：使用光标功能或自动测量功能，读取峰峰值电压、平均电压、频率等参数。

　　-数据保存：如果需要保存波形数据，可通过USB接口导出波形图片或数据文件，便于后续分析。

　　三、进阶操作技巧

　　1.使用数学功能：

　　-DS1054Z提供了丰富的数学运算功能，如加法、减法、乘法和FFT分析。使用这些功能可以对信号进行更深入的分析。例如，通过FFT分析，可以得到信号的频谱成分。

　　2.应用示波器的串行解码功能：

　　-对于需要调试串行通信协议（如I2C、SPI、UART）的工程师，DS1054Z的串行解码功能非常有用。通过启用并配置相应的解码选项，可以实时解码并显示串行数据，极大地方便了调试工作。

　　3.利用自动测量功能：

　　-示波器提供了多种自动测量选项，如周期、频率、占空比、上升时间和下降时间等。这些自动测量功能可以显著提高测量效率和准确性，减少手动读取数据的误差。

　　4.设置波形记录和回放：

　　-DS1054Z具备波形记录和回放功能，可以记录一定时间内的波形变化。这对于捕捉和分析间歇性或随机发生的信号异常非常有帮助。

　　四、常见问题与解决方案

　　1.波形不稳定：

　　-触发设置错误：检查触发源、触发电平和触发模式是否正确。

　　-探头连接问题：确保探头与被测点接触良好，探头接地夹子连接可靠。

　　2.测量值不准确：

　　-探头衰减比设置错误：确认示波器和探头的衰减比（如1X/10X）设置一致。

　　-校准问题：定期校准探头和示波器，确保测量准确性。

　　3.显示信号噪声过大：

　　-接地环路：避免形成接地环路，确保单点接地。

　　-屏蔽和滤波：在高噪声环境下使用屏蔽和滤波技术，减少外界干扰对信号的影响。

　　使用普源DS1054Z示波器进行电压测量是工程师日常工作中的基础技能。通过正确的操作和配置，可以准确地捕捉和分析各种电压信号。无论是简单的直流电压测量，还是复杂的时域、频域分析，DS1054Z都能提供强大的支持。希望这篇文章能帮助大家更好地掌握示波器的使用技巧，提高工作效率和测量精度，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
