在现代电子测量和测试领域，罗德与施瓦茨（Rohde&Schwarz）的RTM3002示波器凭借其卓越的性能和用户友好的设计，成为工程师们不可或缺的工具。本文将详细介绍如何使用RTM3002示波器进行电流测量，为工程师们提供实际操作的指导。

　　1.RTM3002示波器概述

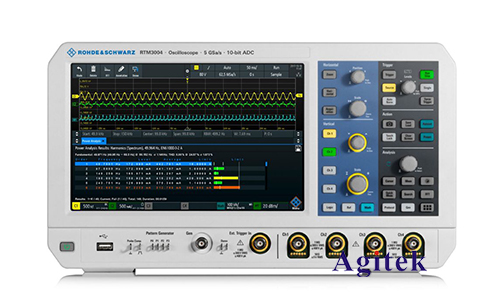

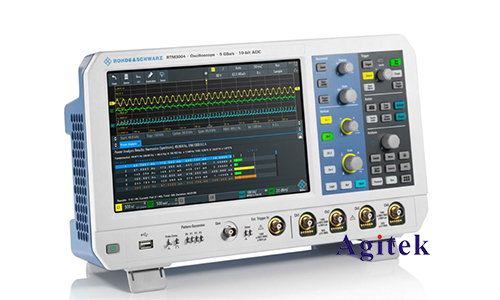

　　RTM3002示波器是罗德与施瓦茨公司出品的一款高精度、中等带宽的数字示波器。它具备2通道、带宽高达350 MHz和5 GSa/s采样率的特点，使其在测量速度和精度方面具有显著优势。此外，RTM3002示波器配备了10.1英寸的触摸屏，用户界面直观，操作简便，适合各种复杂的测量任务。

　　2.电流测量的基本原理

　　在使用示波器测量电流时，通常需要将电流信号转换为电压信号。这可以通过以下几种方法实现：

　　-使用电流探头：电流探头是专门用于示波器的附件，可以直接测量电流并将其转换为电压信号输入到示波器。罗德与施瓦茨提供多种型号的电流探头，确保与RTM3002示波器完美兼容。

　　-使用分流电阻：在电路中串联一个已知阻值的电阻，通过测量该电阻两端的电压降来计算电流。分流电阻法适用于测量低频电流信号。

　　3.准备工作

　　在进行电流测量之前，需要进行以下准备工作：

　　-选择合适的电流探头或分流电阻：根据待测电流的大小和频率范围，选择适当的电流探头或分流电阻。

　　-校准探头：连接电流探头后，进行探头校准以确保测量精度。RTM3002示波器提供了自动探头校准功能，可以极大简化这一过程。

　　4.连接与设置

　　使用电流探头

　　1.连接电流探头：将电流探头连接到RTM3002示波器的输入通道，并将探头夹在待测电流路径上。

　　2.设置探头类型：在示波器菜单中选择正确的探头类型和灵敏度。RTM3002示波器可以自动识别大部分罗德与施瓦茨的电流探头。

　　3.调整时基和垂直刻度：根据预期的信号大小和频率，调整示波器的时基和垂直刻度，以获得**的波形显示效果。

　　使用分流电阻

　　1.选择分流电阻：选择一个合适的分流电阻，通常阻值应在0.1至1欧姆之间，以减少对电路的影响。

　　2.连接分流电阻：将分流电阻串联在待测电流路径中，并将示波器探头连接到分流电阻两端。

　　3.设置示波器：在示波器上设置适当的电压量程，并计算电流。举例来说，如果使用1欧姆的分流电阻，测得的电压信号即为电流值。

　　5.测量与分析

　　完成连接和设置后，即可开始测量。RTM3002示波器提供了多种信号分析工具，例如：

　　-波形分析：可以通过光标和自动测量功能，快速获取电流的峰值、平均值和有效值等参数。

　　-频谱分析：使用FFT功能可以分析电流信号的频谱特性，识别频率成分和谐波。

　　6.实际应用案例

　　为了更好地理解如何使用RTM3002示波器测量电流，我们以一个实际应用案例进行说明：测量一个DC-DC转换器的输出电流。

　　1.连接电流探头：将RTM3002示波器的电流探头夹在转换器的输出电流路径上。

　　2.设置示波器参数：选择合适的探头类型，调整时基至20ms/div，垂直刻度至200mA/div。

　　3.启动测量：观察并记录转换器在不同负载条件下的输出电流波形。

　　4.分析数据：通过示波器的自动测量功能，获取不同负载条件下的电流平均值和纹波。

　　罗德与施瓦茨RTM3002示波器以其高精度和丰富的功能，使得电流测量变得简便高效。无论是使用电流探头还是分流电阻，RTM3002都能提供准确的测量结果。同时，示波器的直观界面和自动测量功能，极大地提高了工作效率，减少了操作复杂性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
