罗德与施瓦茨（Rohde&Schwarz，简称R&S）示波器以其高精度和多功能性著称，是电子工程师们进行信号分析和测量的重要工具。在使用示波器时，测量线（或称光标、测量标记）是常见且实用的功能，能帮助工程师精确定位并分析信号的特定点或区域。本文将详细介绍如何在R&S示波器上调出测量线，并对其进行设置和使用。

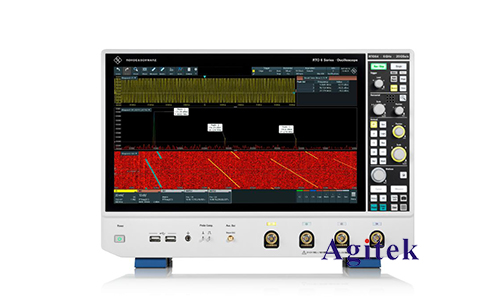

　　一、初识罗德与施瓦茨示波器

　　R&S示波器提供了丰富的功能，以满足各种复杂的测量需求。无论是基本的信号捕获，还是高级的信号分析，R&S示波器都能提供强大的支持。为了充分利用这些功能，了解和掌握如何调出和使用测量线是至关重要的。

　　二、调出测量线的步骤

　　1.启动示波器并加载信号

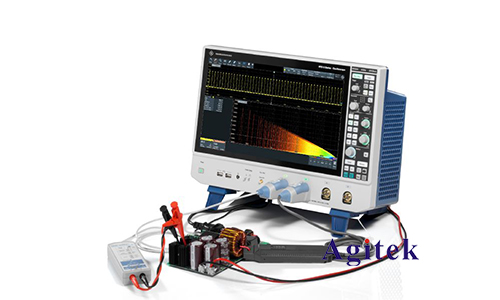

　　首先，确保示波器已正确连接并启动。将探头连接到要测量的电路上，并选择合适的通道。加载信号后，可以在屏幕上看到波形。

　　2.进入测量菜单

　　R&S示波器的用户界面设计直观，操作简单。按下面板上的“Measure”按钮，或通过触摸屏进入测量菜单。不同型号的示波器可能略有不同，但大多数R&S示波器都在面板上或屏幕上提供了明显的测量按钮。

　　3.选择光标测量

　　在测量菜单中，找到并选择“Cursor”或“光标测量”选项。这一步通常会打开一个子菜单，允许用户选择不同类型的光标测量模式，包括时间光标、幅度光标以及频率光标等。

　　4.调整光标类型和数量

　　根据需要选择光标的类型。例如，如果要测量两个时间点之间的时间差，可以选择时间光标；如果要测量两个信号幅度点之间的差异，则选择幅度光标。大多数情况下，R&S示波器允许同时使用两个光标，以便进行差值测量。

　　5.移动光标到所需位置

　　通过旋钮或触摸屏控制，将光标移动到感兴趣的信号位置。R&S示波器通常提供了精确的控制方式，允许用户微调光标位置，以获得准确的测量结果。可以在屏幕上实时看到光标位置的变化和对应的数值。

　　三、测量线的高级设置

　　1.设置光标显示模式

　　在光标设置菜单中，可以选择光标的显示模式。例如，可以选择在主屏幕上显示光标，也可以选择在分屏模式下显示光标测量结果。这有助于在复杂的信号分析中更加清晰地查看测量数据。

　　2.配置光标测量参数

　　根据测量需求，用户可以配置光标的测量参数。R&S示波器允许用户自定义一些测量参数，如时间基准、幅度参考等。这些参数设置可以提高测量的精度和有效性。

　　3.存储和调用光标设置

　　对于频繁使用的测量设置，R&S示波器提供了存储功能。用户可以将当前的光标设置存储为预设，以便在将来快速调用。这种功能在需要重复测量相同类型的信号时非常有用，节省了重新设置光标的时间。

　　四、实际应用案例

　　为了更好地理解如何使用光标测量功能，下面介绍一个实际应用案例。

　　案例：测量信号的上升时间

　　在许多电子电路中，信号的上升时间是一个关键参数，反映了电路的响应速度。利用R&S示波器的光标测量功能，可以精确地测量信号从低电平到高电平的时间。

　　1.加载信号：将探头连接到待测信号的测试点，启动示波器并加载信号。

　　2.进入光标测量模式：按下“Measure”按钮，选择“Cursor”测量。

　　3.选择时间光标：在光标菜单中，选择时间光标。

　　4.定位光标：将第一个光标放置在信号开始上升的点，将第二个光标放置在信号达到高电平的点。R&S示波器会自动计算并显示两个光标之间的时间差，即上升时间。

　　5.记录和分析结果：记录测量结果，并与设计规范或预期值进行比较，评估电路性能。

　　罗德与施瓦茨示波器的测量线功能为工程师提供了强大的工具，能够精确定位并分析信号中的关键点或区域。通过本文的介绍，相信您已经掌握了如何调出并使用测量线进行各种测量。无论是进行基本的信号分析，还是复杂的参数测量，R&S示波器都能为您的工作提供有力的支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
