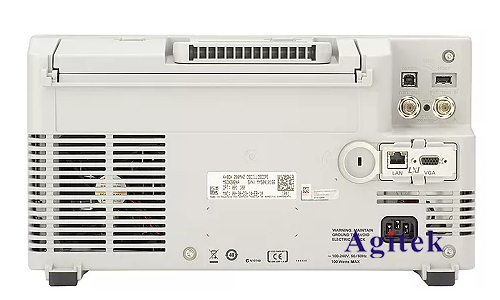

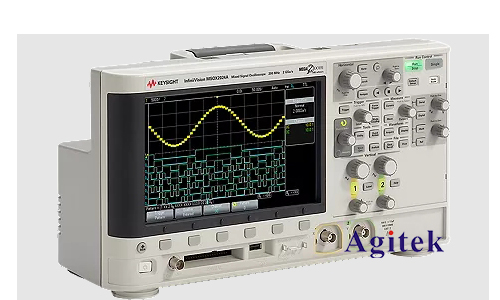

在现代电子工程领域，测量频率是一个非常常见且关键的任务。作为一名专业工程师，准确且高效地测量信号频率是我们工作中不可或缺的一部分。而是德科技（Keysight Technologies）MSOX2024A示波器，凭借其卓越的性能和易用性，成为我们进行频率测量的强大工具。本文将详细介绍如何利用是德MSOX2024A示波器来测量信号的频率。

　　1.初始设置

　　在开始测量之前，我们首先需要确保示波器和被测信号源连接良好。通常，我们会使用探头将示波器连接到信号源上。确保探头接触良好，并且接地夹可靠地连接到被测电路的地。

　　步骤：

　　1.打开是德MSOX2024A示波器。

　　2.将示波器探头连接到信号源，注意探头的接地夹也要连接到信号源的地线上。

　　3.调整探头的衰减比设置（例如，1X或10X），并在示波器上设置相同的衰减比，以确保测量的准确性。

　　2.信号捕获

　　在连接并设置好探头后，我们需要在示波器上捕获并显示信号波形。为了保证我们能够看到完整的信号周期，需要调整水平和垂直刻度。

　　步骤：

　　1.选择合适的时间基准（Time Base），通常初始值可以设置为1 ms/div或根据信号频率调整。

　　2.调整垂直灵敏度（Vertical Sensitivity），以确保信号波形在屏幕上清晰可见，初始值可以设置为1V/div。

　　3.如果信号频率较高，建议打开示波器的带宽限制功能，减少噪声对测量的影响。

　　3.触发设置

　　为了稳定显示信号，我们需要正确设置触发。触发设置能帮助我们在屏幕上获得一个稳定的波形图像，这对于准确测量频率至关重要。

　　步骤：

　　1.选择触发类型：Edge Trigger（边沿触发）。

　　2.设置触发源为连接信号的通道（如CH1）。

　　3.调整触发电平，使其位于信号波形的上升沿或下降沿。

　　4.频率测量

　　在成功捕获并稳定显示信号波形后，我们可以开始测量信号的频率。是德MSOX2024A示波器提供了多种测量功能，其中自动测量功能可以极大简化我们的工作。

　　方法一：自动测量

　　1.按下示波器前面板上的“Measure”按钮，进入测量菜单。

　　2.在测量菜单中，选择“Add Measurement”选项。

　　3.从列表中选择“Frequency”，然后确认。示波器会自动计算并显示信号的频率。

　　方法二：手动测量

　　1.使用示波器的光标功能手动测量周期。按下“Cursors”按钮，激活光标。

　　2.将两个垂直光标分别放置在一个完整周期的起点和终点。

　　3.读取光标之间的时间间隔，即为信号的周期（T）。

　　4.使用频率公式(f=frac{1}{T})手动计算频率。

　　5.结果分析与验证

　　完成测量后，我们需要对结果进行分析和验证。是德MSOX2024A示波器具备高精度和高分辨率，使得测量结果非常可靠。我们可以通过以下几种方法进行验证：

　　1.比较法：将测得的频率与已知频率源进行比较，确保测量结果一致。

　　2.多次测量：多次测量同一信号的频率，确保结果的稳定性和一致性。

　　3.波形分析：观察波形的稳定性和完整性，排除可能的干扰和噪声影响。

　　6.常见问题及解决方案

　　在测量过程中，可能会遇到一些问题，如信号不稳定、噪声干扰等。以下是一些常见问题的解决方案：

　　-信号不稳定：检查探头连接是否牢固，调整触发电平或使用平均功能（Averaging）。

　　-噪声干扰：启用带宽限制功能，使用适当的探头衰减比，并确保良好的接地。

　　-测量误差：校准示波器，使用高质量探头，并在环境温度稳定的条件下进行测量。

　　是德MSOX2024A示波器是一款功能强大且易于使用的测量工具。通过正确的连接、设置和操作，我们可以高效、准确地测量信号的频率。希望本文提供的指南能够帮助您更好地掌握这款设备，提升您的工作效率和测量精度。在实际应用中，多进行实践操作，不断积累经验，您将发现这款示波器的更多优势和潜力，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
