泰克示波器作为电子测试和测量领域的领导者，以其高精度、高可靠性和用户友好的设计，赢得了广大工程师的信赖和推崇。无论是在研发、制造，还是在维护和故障排除过程中，示波器都是不可或缺的工具。本文将深入探讨如何使用泰克示波器进行两路电压的测试，通过详细的操作步骤、理论背景和实际应用案例，为工程师们提供全方位的指导。

　　一、示波器基本原理

　　1.1示波器的工作原理

　　示波器是一种电子测量仪器，用于显示和分析电信号的波形。其核心原理是将电信号转换为光信号，通过显像管或液晶显示器呈现出来。示波器主要由探头、放大器、时基电路、触发电路和显示器等部分组成。

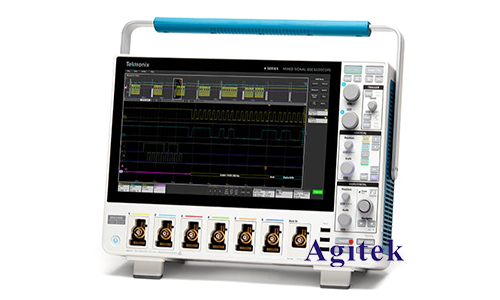

　　1.2泰克示波器的特点

　　泰克示波器以其高带宽、高采样率和丰富的功能著称。泰克示波器的探头设计精良，能够精确地捕捉微弱信号。同时，其先进的触发功能和多种显示模式，使得工程师能够轻松地分析复杂信号。

　　二、测试准备

　　2.1仪器准备

　　在进行测试之前，需要确保示波器和待测设备处于正常工作状态。以下是一些准备工作：

　　-检查示波器的电源是否正常。

　　-确认示波器的探头和连接线完好无损。

　　-将示波器进行校准，确保其测量精度。

　　2.2被测对象准备

　　被测对象通常是电子电路中的某个节点或元器件。需要确定测试点的位置，并确保测试点处于安全状态。以下是一些常见的准备工作：

　　-检查电路板，确保没有短路或其他明显故障。

　　-根据测试需求，选择合适的测试点。

　　三、泰克示波器操作指南

　　3.1探头连接

　　将探头连接到示波器上，然后将探头的接地夹连接到被测电路的地线，探头的针尖部分连接到被测点。需要注意的是，接地夹的位置应尽量靠近被测点，以减少引入噪声。

　　3.2基本设置

　　在连接好探头后，需要进行一些基本的设置：

　　-时基设置：调整示波器的时基，使得波形在屏幕上能够清晰显示。时基的选择应根据信号的频率来确定。

　　-电压量程设置：调整垂直方向的电压量程，使得信号波形在屏幕上适当的范围内显示。一般来说，波形的峰值应占据屏幕高度的三分之一到二分之一。

　　-触发设置：触发是为了稳定波形的显示。根据信号的特点，选择合适的触发模式和触发电平。

　　四、双通道测试方法

　　4.1两路电压测试概述

　　双通道测试是指同时测量两个不同点的电压。通过比较两个通道的信号，可以分析它们之间的相位差、频率差异等。泰克示波器的多通道设计，使得这类测试变得非常方便。

　　4.2具体操作步骤

　　1.连接探头：将两只探头分别连接到示波器的CH1和CH2输入端，然后将探头分别连接到待测电路的两个测试点。确保两只探头的接地夹都连接到电路的地线。

　　2.设置通道：打开示波器的CH1和CH2通道，并分别设置它们的电压量程和时基。确保两个通道的设置一致，这样可以更方便地进行比较。

　　3.触发设置：选择一个通道作为触发源，一般选择信号较为稳定的通道。调整触发电平，使得波形能够稳定显示。

　　4.波形观察和分析：观察示波器屏幕上的两路波形，利用示波器的测量功能，分析波形的幅度、频率、相位等参数。

　　4.3注意事项

　　-探头补偿：在进行精确测量之前，需要对探头进行补偿。具体方法是将探头连接到示波器的校准信号输出端，然后调整探头上的补偿电容，使得显示的方波波形边缘平直。

　　-接地问题：接地是非常重要的一环。如果接地不良，可能会引入噪声，影响测量精度。应确保接地夹牢固连接，且接地点尽量靠近测试点。

　　-频率响应：不同的探头和示波器有不同的频率响应范围。在进行高频信号测试时，应选择合适的探头，确保其频率响应范围覆盖待测信号的频率。

　　五、实际应用案例

　　5.1案例一：开关电源的输入输出电压测试

　　开关电源在电子设备中广泛应用，其输入输出电压的稳定性是关键参数。我们以某型号开关电源为例，介绍如何使用泰克示波器测试其输入输出电压。

　　5.1.1测试准备

　　-仪器设备：泰克示波器，电压探头。

　　-待测对象：某型号开关电源。

　　-连接方式：输入电压通过CH1探头测量，输出电压通过CH2探头测量。

　　5.1.2测试步骤

　　1.连接探头：将CH1探头连接到开关电源的输入端，CH2探头连接到输出端。

　　2.设置参数：根据开关电源的输入输出电压范围，设置示波器的电压量程和时基。假设输入电压为220V交流，输出电压为5V直流，设置CH1为200V/div，CH2为2V/div，时基为10ms/div。

　　3.触发设置：选择CH1通道作为触发源，设置触发模式为上升沿触发，触发电平为110V。

　　4.观察波形：在示波器屏幕上，可以看到CH1显示的是一个220V的正弦波，CH2显示的是一个稳定的5V直流电压。通过测量功能，可以进一步分析输入电压的波动和输出电压的纹波。

　　5.1.3分析结果

　　通过示波器的测量功能，可以得到输入电压的幅度、频率，以及输出电压的纹波电压。假设输入电压幅度为220V，频率为50Hz，输出电压纹波为50mV。可以通过这些数据，评估开关电源的性能，并为优化设计提供参考。

　　5.2案例二：放大电路的增益和频率响应测试

　　放大电路是电子设计中的基本模块，其增益和频率响应是关键性能指标。我们以一个简单的共射极放大器为例，介绍如何使用泰克示波器测试其增益和频率响应。

　　5.2.1测试准备

　　-仪器设备：泰克示波器，电压探头，信号发生器。

　　-待测对象：共射极放大器电路。

　　-连接方式：信号发生器输出通过CH1探头测量，放大器输出通过CH2探头测量。

　　5.2.2测试步骤

　　1.连接探头：将信号发生器输出连接到放大器的输入端，同时通过CH1探头测量输入信号，将CH2探头连接到放大器的输出端。

　　2.设置参数：根据输入信号的幅度和频率范围，设置示波器的电压量程和时基。假设输入信号为1kHz的正弦波，幅度为100mV，设置CH1和CH2为100mV/div，时基为1ms/div。

　　3.触发设置：选择CH1通道作为触发源，设置触发模式为上升沿触发，触发电平为50mV。

　　4.观察波形：在示波器屏幕上，可以看到CH1显示的是一个1kHz的正弦波，CH2显示的是放大后的输出波形。通过测量功能，可以计算放大器的增益。

　　5.2.3分析结果

　　通过示波器的测量功能，可以得到输入信号和输出信号的幅度，计算

　　放大器的增益。假设输入信号幅度为100mV，输出信号幅度为1V，放大器的增益为10倍。进一步，通过改变输入信号的频率，测试放大器在不同频率下的增益，绘制频率响应曲线。

　　泰克示波器作为一种强大的测试工具，为工程师们提供了丰富的功能和优异的性能。通过本文的介绍，相信大家对如何使用泰克示波器进行两路电压测试有了更深入的了解。无论是在理论知识的掌握，还是在实际操作的应用中，示波器都是我们不可或缺的助手。希望本文能为广大工程师在实际工作中提供有价值的参考和帮助，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
