在现代电子工程和测量技术中，示波器是工程师们不可或缺的工具。它们广泛应用于信号测量、故障排除、研发和生产测试等领域。其中，罗德与施瓦茨（Rohde&Schwarz，简称R&S）作为世界领先的测试与测量设备制造商，其示波器以高精度、高稳定性和丰富的功能而著称。本文将深入探讨如何在使用R&S示波器时获得稳定的波形，帮助工程师们更好地利用这些高端仪器进行工作。

　　1.示波器基础知识

　　1.1示波器的基本原理

　　示波器是一种可以将电信号转化为可视波形的仪器。通过观察这些波形，工程师可以分析信号的各种特性，如电压、电流、频率、相位等。示波器的基本原理是利用采样和数字化技术，将模拟信号转换为数字信号，并在显示屏上以图形的方式展现出来。

　　1.2罗德与施瓦茨示波器概述

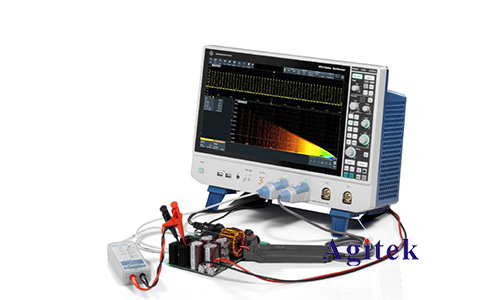

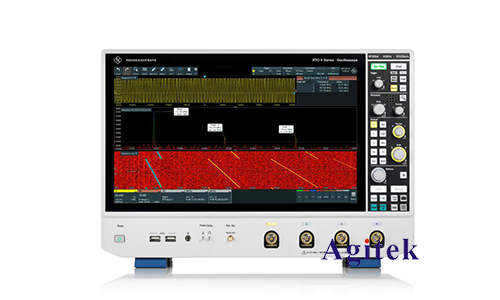

　　罗德与施瓦茨示波器系列涵盖了从基础型到高性能的各种型号，如R&S®RTC1000、R&S®RTM3000和R&S®RTP系列。这些示波器具有高采样率、宽带宽、低噪声和丰富的分析功能，能够满足不同应用场景的需求。

　　2.波形稳定的重要性

　　稳定的波形是精确测量和分析的基础。无论是在研发新产品还是在调试复杂的电路系统中，稳定的波形可以帮助工程师们准确识别和分析信号特性，发现潜在问题，提高工作效率和产品质量。

　　3.波形稳定的常见挑战

　　在实际应用中，获得稳定波形可能会面临各种挑战，如环境噪声、信号失真、探头影响以及示波器设置不当等。这些因素都会导致波形不稳定，从而影响测量精度和结果的可靠性。

　　4.稳定波形的方法和技巧

　　4.1正确设置触发

　　触发设置是确保波形稳定的关键。示波器的触发系统能够捕捉特定时间点的信号，从而锁定波形，避免漂移和抖动。在设置触发时，可以选择合适的触发类型（如边沿触发、脉冲触发等）和触发电平，确保信号稳定显示。

　　4.2使用适当的探头

　　探头的选择和使用对波形的稳定性有重要影响。不同类型的探头适用于不同的测量需求，如高阻抗探头、低阻抗探头和电流探头等。在选择探头时，应根据被测信号的特性选择合适的型号，并正确连接和校准探头，减少信号失真和噪声干扰。

　　4.3优化采样率

　　采样率决定了示波器捕捉信号细节的能力。过低的采样率会导致信号失真，而过高的采样率则可能增加噪声和数据量。工程师应根据信号的频率特性选择适当的采样率，确保信号的准确还原。

　　4.4时基和垂直刻度的调整

　　正确调整示波器的时基和垂直刻度，可以更清晰地显示信号波形。时基决定了每个采样点之间的时间间隔，而垂直刻度则决定了电压范围。根据被测信号的特性，合理调整这些参数，可以提高波形的分辨率和可读性。

　　4.5使用数学功能和滤波器

　　R&S示波器提供了丰富的数学功能和滤波器选项，可以帮助工程师们对信号进行进一步处理和分析。利用这些功能，可以消除噪声、增强信号特征，并实现复杂的数学运算，得到更稳定和精确的波形。

　　5.具体示例和案例分析

　　5.1数字信号分析

　　在数字信号分析中，稳定的波形对于时序分析和逻辑调试至关重要。通过正确设置触发和使用高带宽探头，可以捕捉到清晰的数字波形，帮助工程师们识别和分析时序问题。

　　5.2模拟信号分析

　　对于模拟信号，波形的稳定性直接影响信号的精度和质量。通过优化采样率和使用滤波器，可以减少噪声和失真，获得更稳定的模拟波形，便于信号特性的深入分析。

　　5.3混合信号分析

　　在混合信号分析中，需要同时处理数字和模拟信号。通过合理配置示波器的多通道功能和触发设置，可以同时获得稳定的数字和模拟波形，实现复杂系统的全面分析。

　　获得稳定的波形是高精度测量和分析的基础。通过本文介绍的方法和技巧，工程师们可以在使用罗德与施瓦茨示波器时，克服各种挑战，获得稳定和可靠的波形，从而提高工作效率和测量精度。随着技术的不断发展，示波器的性能和功能也在不断提升，未来将为工程师们提供更多强大和便捷的工具，推动电子测量技术的发展，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
