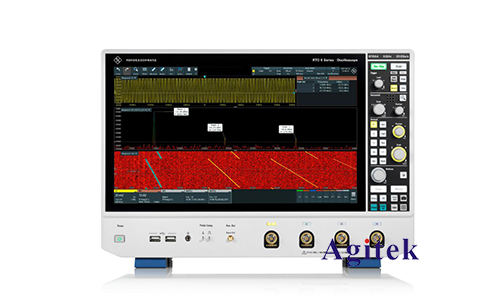

当工程师使用示波器观察波形时,他们会遵循一系列步骤,以确保准确地获取和分析数据。在这篇文章中,我们将深入探讨罗德与施瓦茨(R&S)示波器观察波形的主要步骤。无论是初学者还是有经验的工程师,了解这些步骤都是至关重要的,因为它们有助于确保数据的准确性和可靠性。
第一步:准备工作
在开始使用示波器观察波形之前,工程师需要确保所有必要的设备和连接已经就绪。这包括:
1.示波器:选择适当型号的罗德与施瓦茨示波器,并确保它处于良好的工作状态。

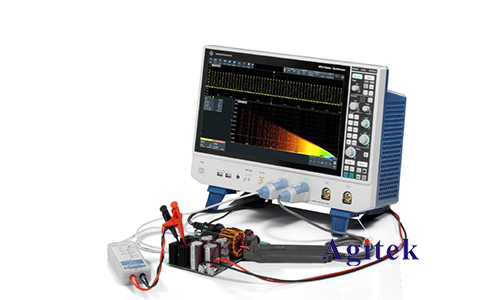

2.被测设备:准备好要测试的电路或系统,并将其正确连接到示波器的输入端口。
3.探头:选择适当类型和规格的探头,并正确连接到示波器的通道上。
第二步:设置示波器参数
一旦准备工作完成,工程师就可以开始设置示波器的参数,以便正确地捕获和显示波形。这些参数通常包括:
1.触发设置:设置触发模式(例如边沿触发、脉冲触发等)和触发电平,以确保波形在正确的条件下被触发和捕获。
2.时间基准:选择适当的时间基准,以确保波形在水平轴上有适当的时间分辨率。
3.垂直设置:调整通道的垂直灵敏度和偏移,以确保波形在垂直轴上有适当的幅度和位置。
4.水平设置:调整水平位置和放大倍数,以便在示波器屏幕上正确显示波形。
第三步:捕获波形
一旦示波器参数设置完成,工程师就可以开始捕获波形了。这通常包括:
1.启动示波器:启动示波器,开始捕获波形数据。
2.触发波形:根据先前设置的触发条件,等待并触发波形的捕获。
3.检查波形:在示波器屏幕上检查捕获的波形,确保其清晰且满足预期。
第四步:分析波形
一旦波形被捕获,工程师就可以开始分析它了。这可能包括:
1.测量参数:使用示波器的内置测量功能来测量波形的各种参数,如周期、频率、峰峰值等。
2.波形形状分析:观察波形的形状,识别任何异常或特征,并尝试理解其含义。
3.比较波形:将当前波形与先前捕获的波形或参考波形进行比较,以检查任何变化或趋势。
第五步:记录和报告结果
最后,工程师应该记录他们的观察和分析结果,并准备好向其他人员或团队进行报告。这可能包括:
1.记录数据:记录波形数据以备将来参考。
2.编写报告:撰写报告,概述观察到的结果、分析和结论。
3.分享结果:与团队成员或其他利益相关者分享结果,并讨论可能的下一步行动。
通过遵循这些主要步骤,工程师可以有效地使用罗德与施瓦茨示波器观察波形,并从中获得准确和有意义的数据。这有助于支持电子设备设计、故障诊断和性能优化等工程应用,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
