SFP（Small Form-factor Pluggable）光模块是一种可热插拔的光收发模块，广泛应用于光纤通信网络中。安捷伦示波器作为一种高性能测试仪器，可以用于测量SFP信号，包括光功率、眼图、抖动等参数。本文将介绍安捷伦示波器测量SFP信号的步骤和方法，并探讨其在实际应用中的意义。

　　测量准备

　　1.仪器设备

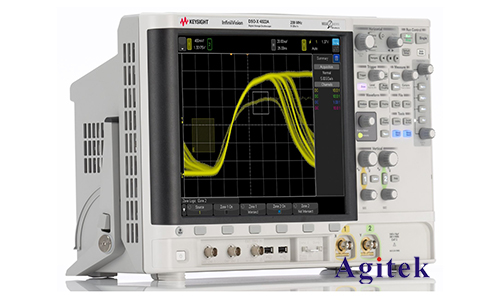

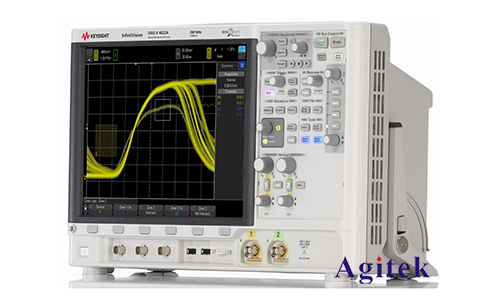

　　安捷伦示波器：建议使用带宽大于SFP信号速率的示波器，例如DSO-X 93204A。

　　光功率计：用于测量SFP模块的发射光功率。

　　光纤跳线：连接SFP模块和示波器。

　　SFP模块：待测的SFP模块。

　　2.连接设置

　　将光纤跳线的一端连接到SFP模块的光纤接口，另一端连接到示波器的光电探头。

　　将光功率计连接到SFP模块的光纤接口，测量SFP模块的发射光功率。

　　设置示波器的采样率、带宽、触发方式等参数。

　　测量步骤

　　1.测量光功率

　　使用光功率计测量SFP模块的发射光功率，确保光功率符合标准要求。

　　2.测量眼图

　　眼图是SFP信号的时域波形，反映了信号的质量和完整性。使用示波器测量眼图，可以观察信号的上升时间、下降时间、幅度、抖动等参数。

　　3.测量抖动

　　抖动是指信号的时序偏差，包括随机抖动和确定性抖动。使用示波器测量抖动，可以分析信号的稳定性和可靠性。

　　4.测量其他参数

　　除了光功率、眼图和抖动之外，还可以使用示波器测量SFP信号的其他参数，例如误码率、BER等。

　　测量结果分析

　　根据测量结果，可以判断SFP模块的性能是否符合标准要求。如果发现信号质量问题，需要进一步分析原因并进行调整。

　　实际应用意义

　　安捷伦示波器测量SFP信号可以用于以下方面：

　　SFP模块生产测试：确保SFP模块的性能符合标准要求。

　　网络故障诊断：分析SFP信号质量问题，定位网络故障原因。

　　光纤链路调试：优化光纤链路参数，提高网络传输性能。

　　安捷伦示波器是测量SFP信号的有效工具，可以帮助用户评估SFP模块的性能，诊断网络故障，优化光纤链路。通过对SFP信号的深入分析，可以提高网络传输效率和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
