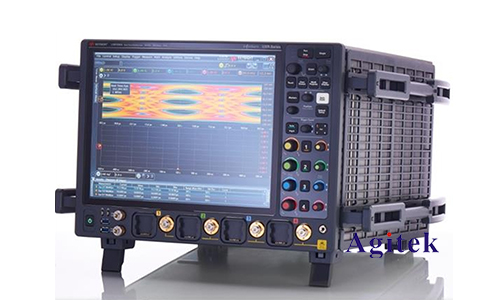

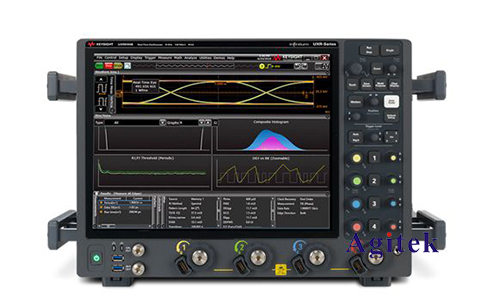

是德科技UXR0104B示波器是一款功能强大的数字示波器,可用于测量各种信号,包括电压、电流、频率、时间等。本文将详细介绍如何使用UXR0104B示波器测量电压,包括连接方式、设置参数、测量方法等。
一、连接方式
1.将示波器探头连接到被测电路。示波器探头通常为10:1或1:1比例,需要根据被测电压的大小选择合适的探头。
2.将示波器地线连接到被测电路的公共地。
3.将示波器电源线连接到电源插座。
二、设置参数
1.打开示波器电源,进入主界面。
2.选择合适的通道。UXR0104B示波器有两个通道,可以使用CH1和CH2按钮选择要测量的通道。
3.设置时间基准。时间基准决定了水平方向上的时间刻度,可以使用Time/Div旋钮或按钮进行调整。
4.设置电压刻度。电压刻度决定了垂直方向上的电压刻度,可以使用Volts/Div旋钮或按钮进行调整。
5.设置触发条件。触发条件决定了示波器何时开始采集数据,可以使用Trigger按钮进行设置。
三、测量方法
1.观察示波器屏幕上的波形。波形应该清晰稳定,没有明显的噪声干扰。
2.使用光标测量电压值。光标可以通过Cursor按钮进行控制,可以测量波形的峰值、谷值、平均值等。
3.使用自动测量功能。UXR0104B示波器提供自动测量功能,可以自动测量波形的峰值、谷值、频率、周期等参数。
4.记录测量结果。将测量结果记录到表格或笔记本中,以便日后进行分析。
四、注意事项
1.选择合适的探头。探头的比例要与被测电压相匹配,否则会导致测量结果不准确。
2.注意接地。示波器地线必须连接到被测电路的公共地,否则会导致测量结果不准确。
3.设置合适的参数。时间基准和电压刻度要根据被测信号的特性进行设置,否则会导致波形失真。
4.使用光标或自动测量功能进行精确测量。
5.记录测量结果,以便日后进行分析。
使用是德科技UXR0104B示波器测量电压,需要正确连接探头、设置参数、选择合适的测量方法。通过本文的介绍,希望大家能够熟练掌握UXR0104B示波器的电压测量功能,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
