晶振作为电子设备中重要的时钟源，其性能直接影响设备的稳定性和可靠性。因此，对晶振波形进行精确测量至关重要。罗德与施瓦茨RTO64示波器凭借其高性能和丰富的功能，成为晶振波形测量领域的理想工具。

　　1.RTO64示波器概述

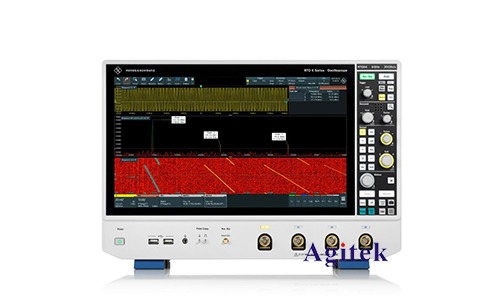

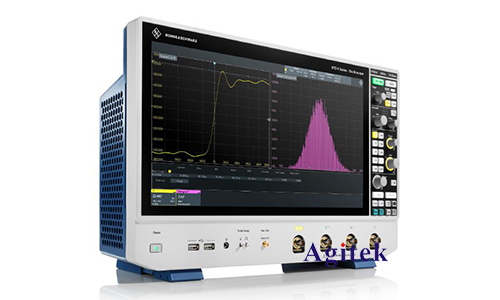

　　RTO64示波器是罗德与施瓦茨公司推出的高端示波器，其带宽最高可达6 GHz，采样率高达40 GSa/s，并配备了10.1英寸触摸屏和多种探头。RTO64示波器具有以下特点：

　　高精度：RTO64示波器采用12位模数转换器，能够提供高精度的测量结果。

　　高速率：RTO64示波器的高采样率和带宽，使其能够捕捉到高速晶振的波形细节。

　　多功能：RTO64示波器配备了丰富的功能，包括频谱分析、协议分析、逻辑分析等，能够满足各种测量需求。

　　易于使用：RTO64示波器拥有直观的界面和强大的分析工具，即使是初学者也能轻松上手。

　　2.RTO64示波器测晶振波形

　　2.1测量准备

　　连接晶振：将晶振连接到示波器的输入通道。

　　设置探头：选择合适的探头，并根据探头衰减比例设置示波器的输入阻抗。

　　设置触发：设置合适的触发条件，以便稳定地捕捉到晶振波形。

　　设置时间基：设置合适的水平时间基，以便观察完整的晶振周期。

　　2.2测量步骤

　　1.观察晶振波形：在示波器屏幕上观察晶振波形，确保波形稳定且完整。

　　2.测量频率：使用示波器的频率测量功能，测量晶振的实际工作频率。

　　3.测量幅度：使用示波器的幅度测量功能，测量晶振的输出电压幅度。

　　4.测量上升时间和下降时间：使用示波器的上升时间和下降时间测量功能，测量晶振的上升时间和下降时间。

　　5.测量相位噪声：使用示波器的相位噪声测量功能，测量晶振的相位噪声性能。

　　2.3测量结果分析

　　根据测量结果，可以分析晶振的性能，判断其是否符合设计要求。例如，可以通过频率测量结果判断晶振的频率精度，通过幅度测量结果判断晶振的输出电压稳定性，通过上升时间和下降时间测量结果判断晶振的响应速度，通过相位噪声测量结果判断晶振的时钟抖动性能。

　　罗德与施瓦茨RTO64示波器是晶振波形测量领域的理想工具，其高性能和丰富的功能能够满足各种测量需求。通过使用RTO64示波器，可以精确测量晶振的频率、幅度、上升时间、下降时间和相位噪声等参数，从而判断晶振的性能是否符合设计要求，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
