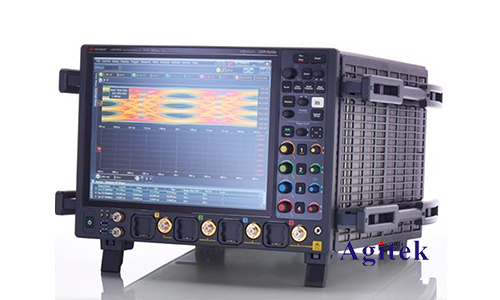

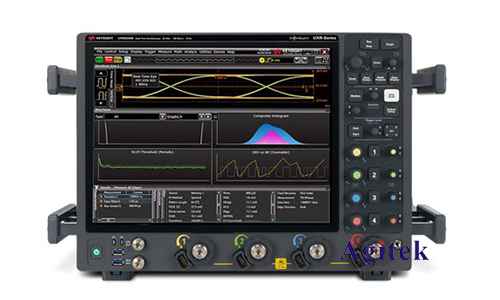

纹波测试是电子设备调试和故障排除的重要环节，它可以帮助我们了解电源的稳定性和噪声水平。是德UXR0134B示波器是一款功能强大的数字示波器，可以用于测试各种电子设备的纹波。本文将介绍使用UXR0134B示波器测试纹波的步骤和方法。

　　1.测试准备

　　1.1设备准备

　　是德UXR0134B示波器

　　被测电源

　　探头

　　负载电阻

　　1.2参数设置

　　设置示波器的采样率和带宽，确保能够捕捉到纹波信号。

　　设置示波器的触发方式，可以选择边沿触发或脉冲触发。

　　设置示波器的垂直灵敏度，确保纹波信号能够清晰显示。

　　设置示波器的水平时间基，确保能够观察到纹波信号的周期。

　　2.测试步骤

　　2.1连接设备

　　将探头连接到被测电源的输出端。

　　将负载电阻连接到被测电源的输出端。

　　将示波器的输入端连接到探头。

　　2.2观察波形

　　启动示波器，观察被测电源的输出波形。

　　调整示波器的参数，确保纹波信号能够清晰显示。

　　测量纹波信号的幅值和频率。

　　2.3分析结果

　　根据纹波信号的幅值和频率，判断电源的稳定性和噪声水平。

　　与电源的规格参数进行比较，判断电源是否符合要求。

　　如果纹波信号超标，需要进一步分析原因并进行调整。

　　3.案例分析

　　3.1案例一：测试5V电源的纹波

　　被测电源：5V电源

　　负载电阻：10Ω

　　示波器设置：

　　采样率：100MSa/s

　　带宽：100MHz

　　触发方式：边沿触发

　　垂直灵敏度：10mV/div

　　水平时间基：10μs/div

　　观察结果：纹波信号的幅值为50mV，频率为100kHz。

　　分析结果：纹波信号的幅值和频率都符合5V电源的规格参数。

　　3.2案例二：测试12V电源的纹波

　　被测电源：12V电源

　　负载电阻：100Ω

　　示波器设置：

　　采样率：100MSa/s

　　带宽：100MHz

　　触发方式：脉冲触发

　　垂直灵敏度：50mV/div

　　水平时间基：100μs/div

　　观察结果：纹波信号的幅值为100mV，频率为50kHz。

　　分析结果：纹波信号的幅值超出了12V电源的规格参数，需要进一步分析原因并进行调整。

　　4.注意事项

　　在测试纹波时，要注意示波器的接地问题，避免引入噪声。

　　选择合适的探头，确保能够准确测量纹波信号。

　　正确设置示波器的参数，确保能够捕捉到纹波信号。

　　仔细分析测试结果，判断电源的稳定性和噪声水平。

　　使用是德UXR0134B示波器测试纹波的方法简单易行，可以帮助我们快速了解电源的稳定性和噪声水平。通过分析测试结果，我们可以判断电源是否符合要求，并进行必要的调整，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
