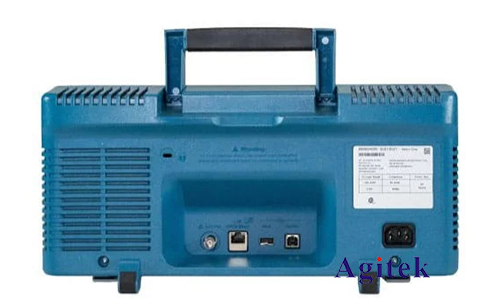

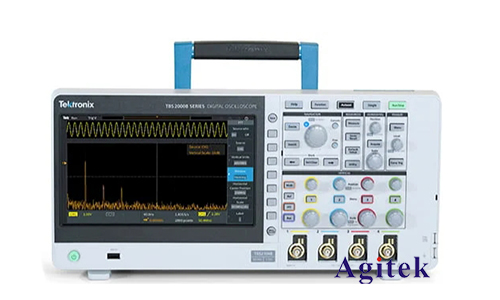

纹波是电子系统中常见的一种噪声，它会影响系统的稳定性和性能。测试纹波对于确保系统正常工作至关重要。泰克TBS2074B数字存储示波器是一款高性能示波器，可以准确可靠地测量纹波。本文将详细介绍使用泰克TBS2074B数字存储示波器测试纹波的方法。

　　仪器设置

　　1.连接示波器：将示波器的探头连接到被测电路的电源线上。

　　2.设置时间基：选择适当的时间基设置，以确保捕获纹波的完整周期。

　　3.设置电压范围：选择适当的电压范围，以确保捕获纹波的峰值和谷值。

　　4.启用平均：启用平均功能，以减少噪声并提高测量精度。

　　测量纹波

　　1.测量峰峰值：使用示波器的测量光标测量纹波的峰峰值。峰峰值是纹波的最高点和最低点之间的差值。

　　2.测量均方根（RMS）值：使用示波器的测量光标测量纹波的均方根（RMS）值。RMS值是纹波幅度在整个周期内的平均值。

　　3.测量纹波频率：使用示波器的频率测量功能测量纹波的频率。频率是纹波在一个周期内重复的次数。

　　分析纹波

　　1.评估纹波幅度：纹波幅度应低于电源电压的允许范围。过大的纹波幅度可能表明电源系统存在问题。

　　2.评估纹波频率：纹波频率应低于系统中敏感组件的截止频率。过高的纹波频率可能导致系统不稳定。

　　3.评估纹波形状：纹波形状可以提供有关电源系统中潜在问题的线索。例如，尖锐的纹波峰可能表明存在开关噪声。

　　其他注意事项

　　1.使用低通滤波器：在某些情况下，使用低通滤波器可以减少噪声并提高测量精度。

　　2.考虑探头补偿：确保探头已正确补偿，以避免测量误差。

　　3.使用差分探头：差分探头可以消除共模噪声，从而提高测量精度。

　　使用泰克TBS2074B数字存储示波器测试纹波是一种准确可靠的方法。通过遵循本文介绍的方法，工程师可以有效地评估纹波幅度、频率和形状，并识别电源系统中的潜在问题。通过控制纹波，工程师可以确保电子系统稳定可靠地工作，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
