使用RTH1004解码RS232/UART信号的设置

　　要使用RTH1004对RS232/UART信号进行解码，必须进行以下设置：

您必须借助以下选件以使用 RTH 执行 CAN 总线分析：

R&S®RTH-K2 UART/RS232 触发和解码 (1325.9975.02)

RTH 使用手册（版本：1326.1578.02 ─ 15）第 9.4 章（从第 198 页开始）介绍了此选件的相关信息。手册还概述了 UART 接口。请使用 RTH 执行以下步骤，以便测量 UART/RS-232 信号信息：

合适的测量设置方法如下（RS232 和 UART TTL 电平的设置方法与此相同）：

将 CH1 连接至串行总线信号源，确保数据通过端口传输

确定选择 Scope 模式（[MODE]-“Scope”）

按下 <PRESET>

按下 <AUTO SET>

将时基更改为 100 ms/div，确保提供足量数据以进行测试

下列所有步骤将需要上下滚动菜单以找到所需的菜单项。

触摸屏幕右下角的 R&S 标志然后选择“Bus”，打开总线菜单

将“Bus Protocol”更改为 UART，将“State”更改为“I”

设置“Display Format”，例如设为 ASCII

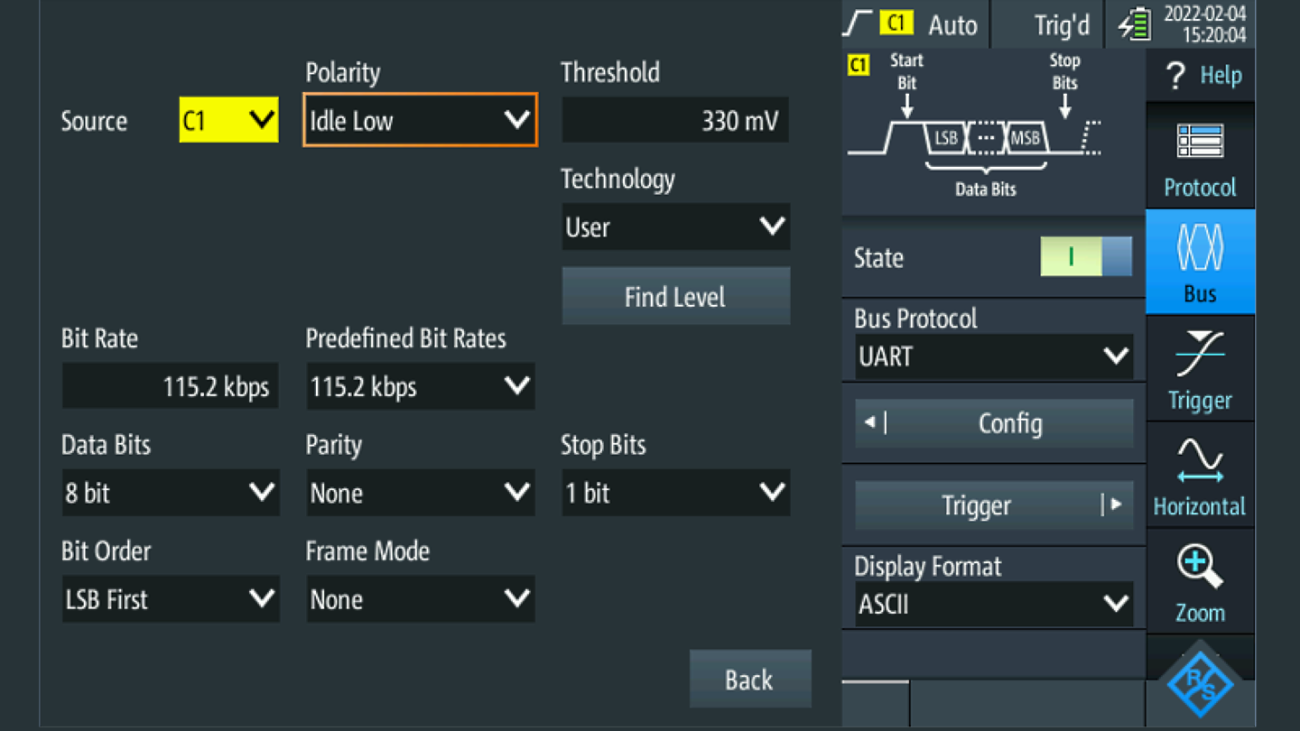

选择“Config”，打开新菜单

对于 RS232 和 UART TTL，“Polarity”必须分别设为“Idle Low”和“Idle High”

说明：UART 为 TTL 电平，空闲状态为高电平。

RS232 在电平转换后反转（+/-3 至 +/-15 V），因此空闲状态为低电平。

这可能是仪器显示错误/转换字符的原因。

“Find Level”自动更改“Threshold”和“Technology”设置

设置通信参数（例如针对 RS232 设置 Bit Rate、Data Bits、Parity、Stop Bits，并将 Bit Order 设为 LSB First）

按下“Back”

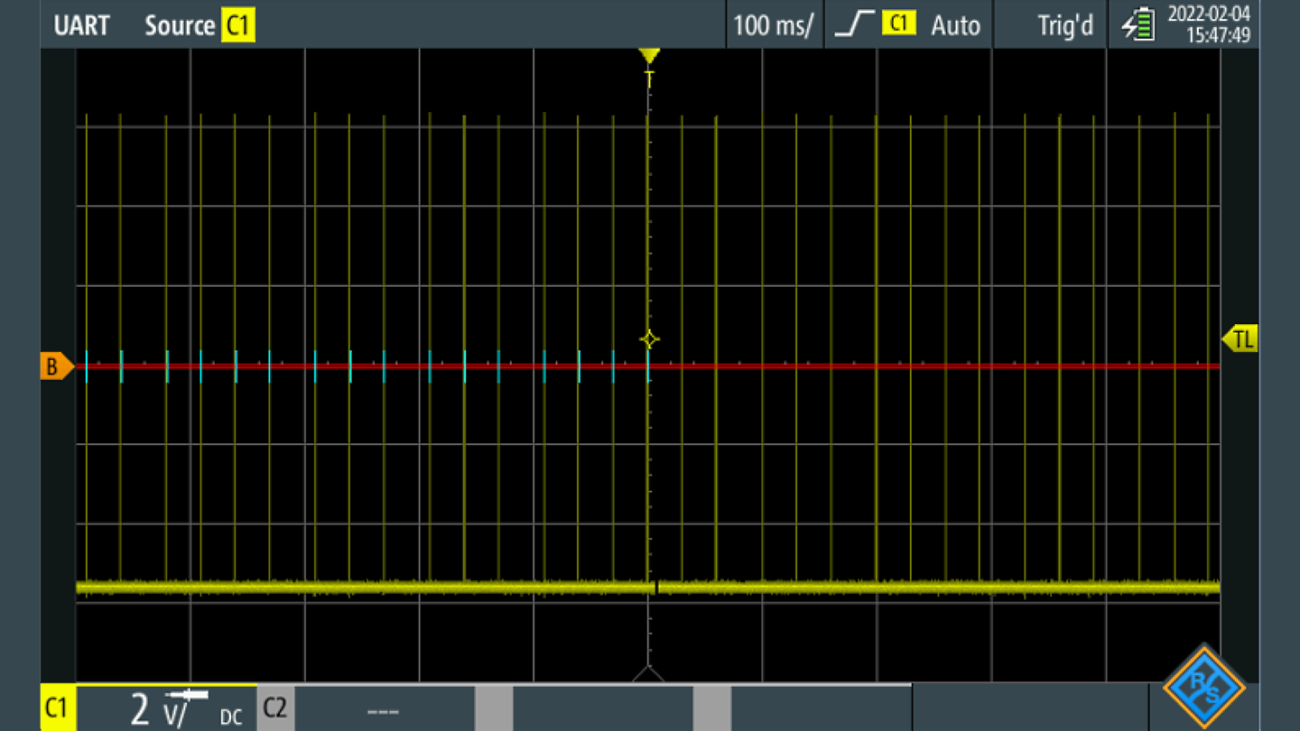

现在再次按下 R&S 标志，退出菜单。如果正确完成所有设置，您将可以看到如下屏幕：

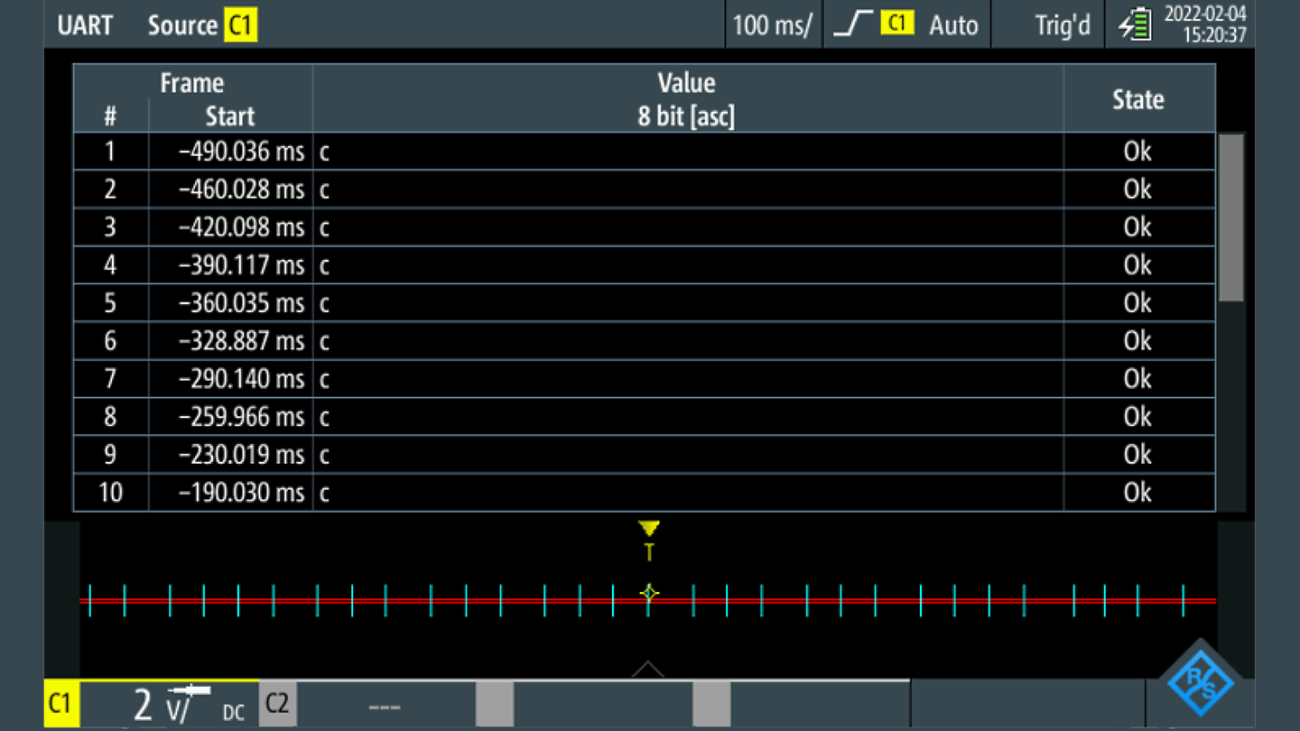

还能够以列表格式显示内容：

按下 <MODE>，然后选择“Protocol”

将显示解码表
