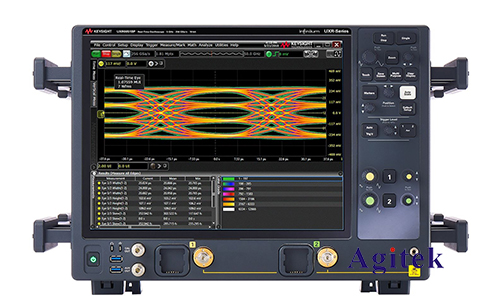

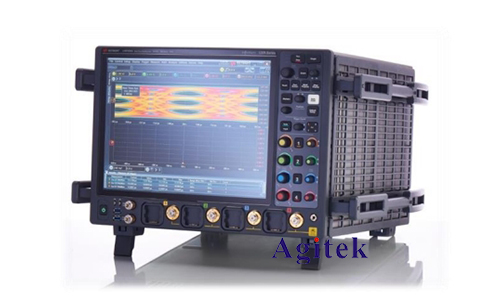

纹波是电子系统中常见的一种噪声类型，它会影响系统的性能和可靠性。纹波测量对于识别和表征电子系统中的噪声源至关重要。是德科技UXR0051BP示波器是一款高性能仪器，可用于准确测量各种类型的纹波。

　　纹波是由交流信号叠加在直流信号上而产生的。交流信号的频率通常高于直流信号的频率。纹波测量涉及测量交流信号的幅度和频率。

　　UXR0051BP示波器使用快速傅里叶变换(FFT)算法来测量纹波。FFT将时域信号转换为频域信号，从而可以轻松识别和测量交流信号的幅度和频率。

　　测量设置

　　要使用UXR0051BP示波器测量纹波，需要执行以下步骤：

　　1.连接信号：将被测信号连接到示波器的输入通道。

　　2.设置时间基：选择适当的时间基设置以捕获信号的多个周期。

　　3.设置垂直刻度：调整垂直刻度以获得清晰的信号显示。

　　4.启用FFT：在示波器的菜单中启用FFT功能。

　　5.设置FFT参数：设置FFT的窗口函数、分辨率和频率范围。

　　测量步骤

　　启用FFT后，示波器将在频域中显示信号。要测量纹波，请执行以下步骤：

　　1.识别纹波频率：在频谱图中找到交流信号的频率。

　　2.测量纹波幅度：在该频率处测量交流信号的幅度。

　　3.计算纹波百分比：将交流信号幅度除以直流信号幅度，得到纹波百分比。

　　示例测量

　　示波器显示了一个100 kHz的直流信号，叠加了一个1 kHz的交流信号。交流信号的幅度约为50 mV，直流信号的幅度约为1 V。纹波百分比为5%。

　　影响因素

　　纹波测量可能会受到以下因素的影响：

　　采样率：采样率必须足够高以捕获纹波信号的细节。

　　分辨率：FFT的分辨率会影响纹波幅度的测量精度。

　　窗口函数：窗口函数的选择会影响频谱图的形状和纹波幅度的测量值。

　　应用

　　纹波测量在电子系统设计和故障排除中有着广泛的应用，包括：

　　电源噪声分析

　　电路板布局优化

　　EMC测试

　　电磁干扰(EMI)分析

　　是德科技UXR0051BP示波器是一款功能强大的仪器，可用于准确测量各种类型的纹波。通过遵循本文中概述的步骤，工程师可以轻松识别和表征电子系统中的噪声源。纹波测量对于确保电子系统满足性能和可靠性要求至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
