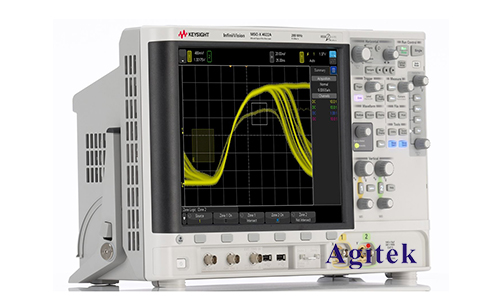

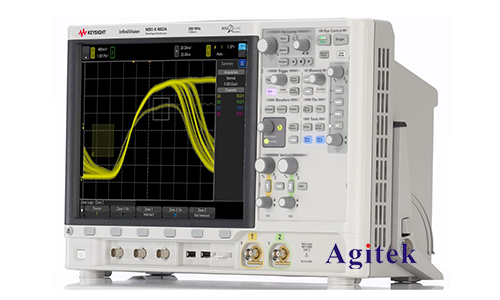

示波器是一种电子测量仪器，用于显示电信号随时间变化的波形。是德科技的MSOX4022A示波器是一款功能强大的工具，可用于测量各种类型的电信号，包括交流电。本文将介绍如何使用MSOX4022A示波器测量交流电，包括设置示波器、连接探头和分析波形。

　　设置示波器

　　1.打开示波器并选择交流耦合模式：按示波器上的“耦合”按钮，选择“交流”耦合模式。这将阻断直流分量，只显示交流分量。

　　2.设置时间基：使用“水平”旋钮调整时间基，以获得清晰、稳定的波形显示。对于交流电，通常将时间基设置为1 ms/div或2 ms/div。

　　3.设置电压范围：使用“垂直”旋钮调整电压范围，以获得波形在屏幕上的**显示。对于交流电，通常将电压范围设置为1 V/div或2 V/div。

　　连接探头

　　1.选择合适的探头：对于交流电测量，通常使用高阻抗无源探头，例如10:1或100:1探头。这将最小化对被测电路的影响。

　　2.连接探头：将探头连接到示波器的输入通道。确保探头尖端与被测电路的测量点良好接触。

　　分析波形

　　1.测量峰值电压：峰值电压是波形中最高点的电压。使用示波器的测量光标测量波形的峰值。

　　2.测量峰峰值电压：峰峰值电压是波形中最高点和最低点之间的电压差。使用示波器的测量光标测量波形的峰峰值。

　　3.测量频率：频率是波形每秒重复的次数。使用示波器的频率计数器测量波形的频率。

　　4.测量相位：相位是两个波形之间的时间差。如果示波器具有两个输入通道，则可以使用示波器的相位测量功能测量两个波形之间的相位。

　　注意事项

　　确保探头接地良好，以获得准确的测量结果。

　　使用适当的电压范围和时间基，以获得波形在屏幕上的**显示。

　　对于高频交流电，可能需要使用带宽更高的探头。

　　测量交流电时，请注意安全，并遵守所有电气安全规定。

　　是德MSOX4022A示波器是一款功能强大的工具，可用于准确测量交流电。通过遵循本文中概述的步骤，可以轻松设置示波器、连接探头并分析交流电波形。通过仔细分析波形，可以获得有关交流电信号的宝贵信息，例如峰值电压、频率和相位，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
