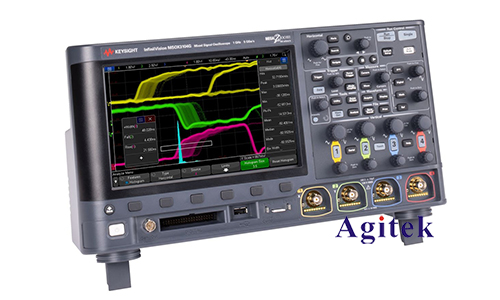

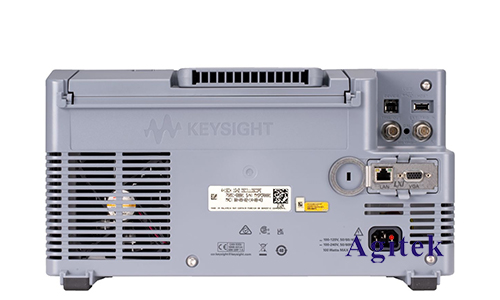

频率响应测量是表征电子系统对不同频率信号响应能力的重要技术。示波器是进行频率响应测量最常用的仪器之一，而是德DSOX3012G示波器是一款功能强大的示波器，能够准确测量频率响应。本文将详细介绍如何使用是德DSOX3012G示波器进行频率响应测量。

　　原理

　　频率响应测量通过将已知频率的信号注入被测器件，然后测量输出信号的幅度和相位来进行。通过改变输入信号的频率，可以获得器件在不同频率下的响应特性。

　　设置

　　1.连接被测器件：将被测器件的输入端连接到示波器的通道1，输出端连接到通道2。

　　2.设置时基：选择合适的时基设置，确保能够捕获被测信号的周期。通常情况下，时基设置为输入信号频率的10倍或更多。

　　3.设置触发：设置触发模式为边沿触发，触发电平设置为输入信号的50%。

　　4.设置通道：将通道1和通道2的输入阻抗设置为50Ω。

　　测量

　　1.生成扫频信号：使用函数发生器或扫频仪生成扫频信号，并将其连接到被测器件的输入端。

　　2.捕获信号：启动示波器，捕获输入信号和输出信号。

　　3.测量幅度：使用示波器的测量功能，测量通道2上输出信号的峰峰值幅度。

　　4.测量相位：使用示波器的相位测量功能，测量通道2上输出信号与通道1上输入信号之间的相位差。

　　5.绘制响应曲线：将测量得到的幅度和相位值绘制成频率响应曲线。

　　分析

　　频率响应曲线可以显示被测器件在不同频率下的增益和相位偏移。通过分析曲线，可以了解器件的带宽、谐振频率、衰减率等特性。

　　注意事项

　　1.输入信号电平：输入信号的电平应足够大，以确保示波器的测量精度。

　　2.噪声：测量环境应尽量减少噪声，以避免影响测量结果。

　　3.仪器校准：示波器应定期校准，以确保测量精度。

　　是德DSOX3012G示波器是一款功能强大的仪器，能够准确测量频率响应。通过遵循本文介绍的步骤，可以轻松地使用示波器进行频率响应测量，从而表征电子系统的频率响应特性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
