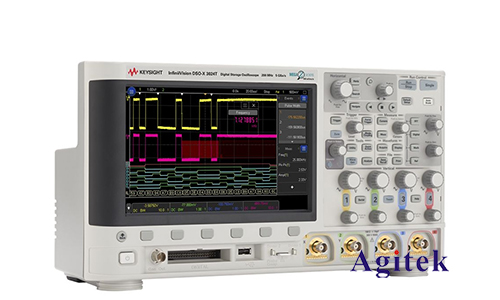

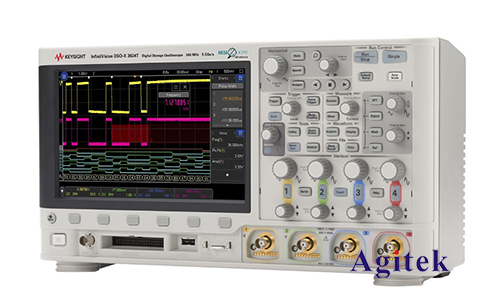

示波器是一种电子测试仪器，用于测量和显示电信号的波形。安捷伦示波器以其高精度、高带宽和丰富的功能而著称，在电子工程领域广泛应用。本文将重点介绍安捷伦示波器的抓信号测试功能，探讨其原理、应用和注意事项。

　　抓信号测试原理

　　抓信号测试是一种示波器的高级触发模式，用于捕获和分析瞬态信号。瞬态信号是指持续时间短、幅度变化大的信号，传统触发模式难以捕捉。抓信号测试通过以下步骤实现：

　　1.预触发缓冲：示波器持续记录信号，即使触发条件尚未满足。

　　2.触发事件：当满足触发条件时，示波器停止记录并保存预触发缓冲中的数据。

　　3.后触发采集：示波器继续记录信号，直到采集到足够的采样点。

　　安捷伦示波器的抓信号功能

　　安捷伦示波器提供多种抓信号功能，包括：

　　边缘触发：触发信号的上升沿或下降沿。

　　脉宽触发：触发信号脉宽大于或小于指定值。

　　逻辑触发：触发信号逻辑状态的变化。

　　串行触发：触发串行数据流中的特定模式。

　　抓信号测试应用

　　抓信号测试在电子工程领域有着广泛的应用，包括：

　　调试数字电路：捕获和分析瞬态故障，如毛刺、竞争和时序违规。

　　分析模拟电路：测量和表征噪声、谐波和失真。

　　测试通信系统：验证信号完整性、时序和协议合规性。

　　故障排除：识别和定位间歇性故障，如热故障和电磁干扰。

　　注意事项

　　使用安捷伦示波器进行抓信号测试时，需要注意以下事项：

　　采样率：采样率必须足够高，以捕获瞬态信号的细节。

　　记录长度：记录长度必须足够长，以捕获整个瞬态事件。

　　触发条件：触发条件必须准确可靠，以避免捕获无关信号。

　　示波器带宽：示波器的带宽必须高于信号的最高频率，以避免失真。

　　探头选择：探头必须具有足够的带宽和输入阻抗，以准确测量信号。

　　安捷伦示波器的抓信号测试功能是一种强大的工具，用于捕获和分析瞬态信号。通过了解其原理、应用和注意事项，工程师可以充分利用这一功能，提高电子工程领域的调试、分析和故障排除效率。安捷伦示波器提供多种触发模式，可捕获各种信号，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
