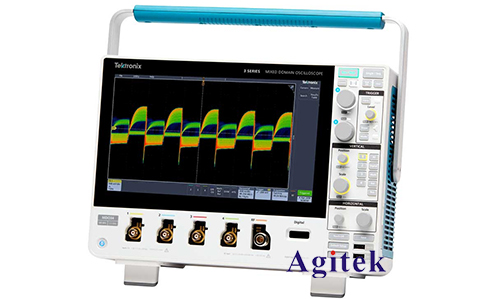

电流波形测试在电子工程中至关重要，因为它可以提供有关电路中电流流动的宝贵信息。泰克MDO32示波器是一款功能强大的测试仪器，可用于测量和分析电流波形。本文将详细介绍如何使用MDO32示波器设置电流波形测试。

　　硬件设置

　　1.连接电流探头：将电流探头连接到示波器的BNC输入端子上。

　　2.选择正确的探头：根据要测量的电流范围选择合适的电流探头。

　　3.校准探头：使用示波器的校准功能校准电流探头。

　　软件设置

　　1.打开示波器软件：启动MDO32示波器的软件。

　　2.选择通道：在示波器软件中选择要用于电流测量的通道。

　　3.设置输入范围：根据预期的电流幅度设置通道的输入范围。

　　4.设置时间基：设置时间基以捕获波形所需的采样率和时间范围。

　　5.启用电流测量：在通道设置中启用电流测量功能。

　　6.选择单位：选择要显示电流波形的单位（例如，安培或毫安）。

　　高级设置

　　1.使用数学功能：利用示波器的数学功能执行电流波形的计算，例如积分或微分。

　　2.触发设置：设置触发条件以捕获特定电流事件。

　　3.测量光标：使用测量光标测量电流波形的幅度、频率和其他参数。

　　4.数据记录：启用数据记录功能以保存电流波形数据进行进一步分析。

　　示例设置

　　以下是一个示例设置，用于测量100 mA的交流电流：

　　通道：通道1

　　输入范围：100 mV/div

　　时间基：100µs/div

　　电流测量：启用

　　单位：毫安

　　通过遵循本文中概述的步骤，可以轻松设置泰克MDO32示波器以测试电流波形。通过使用适当的硬件和软件设置，可以准确可靠地测量和分析电流波形，从而为电子系统的设计和故障排除提供宝贵的信息，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
