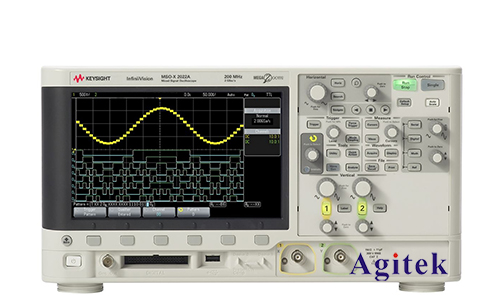

纹波是电子系统中常见的一种噪声，它会影响系统的性能和可靠性。示波器是测量纹波的常用工具，是德MSOX2022A示波器是一款高性能示波器，它具有出色的纹波测量功能。

　　测量原理

　　纹波测量原理是基于示波器的FFT（快速傅里叶变换）功能。FFT可以将时域信号转换为频域信号，从而可以分析信号中不同频率成分的幅度和相位。通过FFT分析，可以提取出纹波信号的幅度和频率。

　　测量步骤

　　1.连接示波器

　　将示波器的探头连接到被测信号上。确保探头连接正确，接地良好。

　　2.设置示波器

　　设置示波器的采样率。采样率应至少是纹波频率的5倍。

　　设置示波器的时基。时基应设置为足够长，以捕获足够的波形周期。

　　设置示波器的触发条件。触发条件应设置为纹波信号的上升沿或下降沿。

　　3.启用FFT功能

　　在示波器的菜单中启用FFT功能。FFT设置包括：

　　FFT长度：FFT长度应设置为2的幂，例如1024、2048或4096。

　　窗口类型：窗口类型可以是矩形、汉宁或平顶。

　　频率范围：设置FFT的频率范围，以覆盖纹波信号的频率。

　　4.测量纹波

　　启用FFT功能后，示波器会显示频域信号。纹波信号通常会出现在频域信号中一个或多个特定的频率点上。通过测量这些频率点的幅度，可以得到纹波的幅度。

　　5.导出数据

　　测量完成后，可以将纹波数据导出到CSV或其他格式的文件中。导出数据可以用于进一步分析或报告。

　　注意事项

　　确保示波器的探头连接正确，接地良好。

　　设置示波器的采样率和时基时，应考虑纹波信号的频率和持续时间。

　　选择合适的FFT长度和窗口类型可以提高纹波测量的精度。

　　测量纹波时，应注意示波器的噪声底。噪声底会影响纹波测量的精度。

　　是德MSOX2022A示波器是一款高性能示波器，它具有出色的纹波测量功能。通过遵循上述步骤，可以准确测量电子系统中的纹波信号。纹波测量对于评估系统性能和可靠性至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
