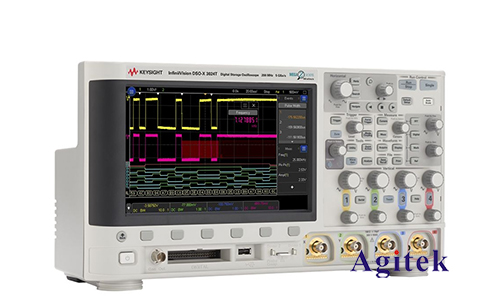

在电子系统设计中，纹波测量是至关重要的，因为它可以表征电源的稳定性和噪声特性。是德DSOX3024T示波器是一款功能强大的工具，可以用于精确测量纹波。本文将详细介绍使用DSOX3024T示波器测试纹波的方法。

　　连接设置

　　1.连接电源：将电源输出连接到示波器的通道1。

　　2.连接地：将示波器的参考地连接到电源的公共地。

　　3.设置探头：选择适当的探头，例如10:1或100:1，并将其连接到通道1。

　　示波器设置

　　1.设置时基：选择合适的时基设置，以捕获纹波的完整周期。

　　2.设置幅度：调整通道1的幅度设置，以获得清晰的纹波波形。

　　3.启用平均：启用示波器的平均功能，以减少噪声并提高测量精度。

　　4.测量纹波：使用示波器的测量光标或自动测量功能测量纹波的峰峰值或均方根（RMS）值。

　　纹波计算

　　1.峰峰值纹波：峰峰值纹波是纹波波形的最高点和最低点之间的差值。

　　2.均方根（RMS）纹波：RMS纹波是纹波波形功率的平方根。它可以表示为：

　　VRMS=√(1/T∫t0t0+T v(t)^2 dt)

　　其中：

　　VRMS是RMS纹波

　　v(t)是纹波波形

　　T是纹波周期

　　示例测量

　　以下是一个使用DSOX3024T示波器测量纹波的示例：

　　电源：5V直流电源

　　探头：10:1

　　时基：100μs/div

　　幅度：1V/div

　　平均：16次

　　使用示波器的测量光标，测量纹波的峰峰值为100mV。使用自动测量功能，测量纹波的RMS值为70.7mV。

　　使用是德DSOX3024T示波器测试纹波是一种简单而准确的方法。通过遵循本文中概述的步骤，工程师可以可靠地表征电源的纹波特性。准确的纹波测量对于确保电子系统稳定性和性能至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
