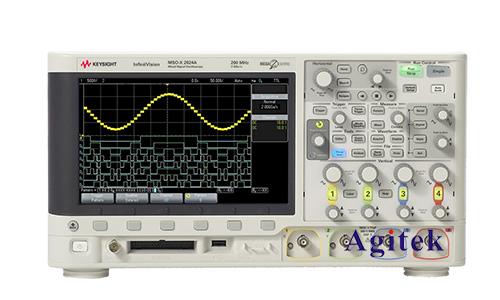

是德dsox2014a示波器是电子工程师和技术人员日常工作中必不可少的仪器,它能够显示电路中的电压变化情况,从而帮助我们分析和诊断电路问题。本文将介绍是德dsox2014a示波器如何测量电路中的电压信号。

　　首先,我们需要选择合适的是德dsox2014a示波器探头。示波器探头类型繁多,主要包括针头探头和钩头探头等。针头探头适用于低电压和高频信号的测量,而钩头探头适用于高电压信号的测量。选择探头时需要注意其额定输入电压和频率,以免损坏探头或影响测量结果。

　　安装好探头后,我们需要设置示波器的垂直和水平参数。垂直参数决定了测量电压的范围和分辨率,一般选择能完全显示出信号波形的范围即可。水平参数决定了时间基准,应根据信号频率进行调整,以便观察信号的详细变化。此外,还需要选择合适的探头比例,使信号在示波器屏幕上显示效果**。

　　设置好参数后,将探头的针头或钩头接触需要测量的电路节点。如果是低电压信号,可以直接接触;如果是高电压信号,需要使用探头的衔接器进行连接。连接好后,打开示波器的触发功能,系统会自动锁定信号,并显示出波形。此时可以通过调整参数,对波形进行细致观察。

　　最后,需要注意是德dsox2014a示波器和电路的地引脚连接是否正确。示波器和电路的地引脚必须相连,否则可能会影响测量结果或损坏设备。只有正确连接地引脚,示波器才能准确显示出电路的电压变化情况。

　　以上就是是德dsox2014a示波器测量电压的基本流程。正确使用示波器可以帮助我们更好地分析和诊断电路问题,提高工作效率。需要注意的是,操作示波器时一定要遵守安全操作规程,以免因不慎操作造成人身伤害，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
