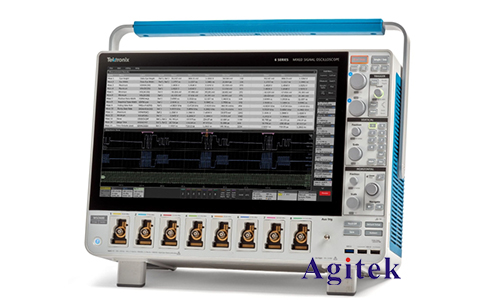

泰克示波器（Tektronix Oscilloscope）是一种用于观察电子信号波形的重要工具，它不仅可以实时显示信号的波形，还可以进行各种分析和测量。其中，测试数据存储是其功能之一，它使用户能够捕获、存储和分析波形数据，为电子工程师提供了更多的便利和灵活性。本文将探讨泰克示波器如何进行数据存储测试，并简要介绍其原理和操作步骤。

　　1.数据存储原理

　　泰克示波器的数据存储功能通过内置的存储器实现。当用户选择存储数据时，示波器会将当前观察到的波形数据保存到内部存储器或外部存储介质（如USB存储设备）中。存储的数据可以是单个波形、多个波形或连续波形，具体取决于用户的设置和测量需求。

　　2.数据存储测试步骤

　　步骤一：选择存储模式

　　在进行数据存储测试之前，用户首先需要选择合适的存储模式。泰克示波器通常提供以下几种存储模式：

　　单次存储：仅存储一次触发后的波形数据。

　　连续存储：连续存储多个波形数据，直到用户停止或存储器填满。

　　分段存储：将长时间信号分成多个段进行存储，适用于长时间观察或录制。

　　步骤二：设置存储参数

　　根据实际需求，用户需要设置存储的参数，包括存储介质（内部存储器或外部存储设备）、存储格式（数字化格式或模拟形式）、存储容量等。

　　步骤三：进行波形触发

　　在进行数据存储测试时，通常需要设置合适的波形触发条件，以确保存储的数据具有代表性。用户可以设置触发电平、触发边沿、触发源等参数。

　　步骤四：执行存储操作

　　当设置完存储参数和触发条件后，用户可以执行存储操作，泰克示波器将会开始存储符合触发条件的波形数据。在存储过程中，用户可以实时监视存储器的使用情况，以确保不会存储过多或过少的数据。

　　步骤五：数据回放和分析

　　存储完成后，用户可以通过示波器的回放功能对存储的数据进行回放和分析。他们可以浏览存储的波形数据、进行测量和分析，并根据需要保存或导出感兴趣的数据。

　　3.数据存储测试的应用

　　数据存储测试在电子工程领域有着广泛的应用，例如：

　　信号捕获和分析：通过存储测试，工程师可以捕获和分析各种信号波形，从而深入了解电路的工作状态和性能特征。

　　故障诊断和排除：在故障诊断过程中，数据存储测试可以帮助工程师捕获故障发生时的波形数据，以快速定位和排除故障。

　　产品验证和验证：在产品开发和验证阶段，数据存储测试可以用于验证设计的可靠性和性能，确保产品符合规格要求。

　　泰克示波器的数据存储功能为电子工程师提供了一种强大的工具，帮助他们捕获、存储和分析各种信号波形数据。通过合理设置存储参数和触发条件，以及灵活运用存储测试，工程师可以更好地理解电路的工作状态，提高工作效率，加快故障排除过程，并确保产品的可靠性和性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
