在电子领域，眼图是评估数字信号质量和传输系统性能的重要工具。而普源示波器是一种常用的测量设备，用于捕获和分析信号波形。本文将介绍普源示波器测眼图的方法及其在电子通信中的应用。

　　一、普源示波器简介

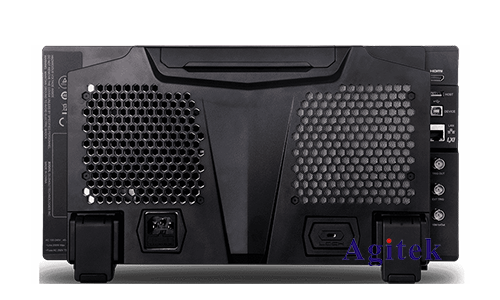

　　普源示波器是一种基于示波器原理的仪器，可用于显示电压信号的波形。它具有高带宽、高采样率和多种触发模式等特点，适用于各种电子测量和分析任务。

　　二、眼图的概念

　　眼图是一种显示数字信号质量的图形表示方法，通常用于评估串行数据通信系统的性能。眼图的形状和特征反映了信号的稳定性和传输质量，是判断系统工作状态的重要依据。

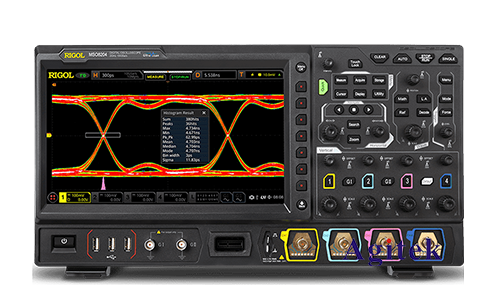

　　三、普源示波器测眼图的方法

　　1.设置触发条件：在测量眼图之前，需要设置合适的触发条件，以确保正确捕获信号波形。触发条件包括触发模式、触发电平和触发边沿等参数。

　　2.调整时间基准：根据信号频率和波形周期，调整示波器的时间基准，使眼图能够清晰地显示出完整的波形。

　　3.调整垂直灵敏度：根据信号幅度，调整示波器的垂直灵敏度，使眼图的波形垂直位置适当，不至于超出示波器的显示范围。

　　4.采集数据并显示眼图：通过示波器采集数据，并将其显示为眼图。可以通过调整触发条件和测量参数来优化眼图的清晰度和稳定性。

　　四、普源示波器测眼图的应用

　　1.评估数字信号质量：利用眼图可以直观地评估数字信号的质量，包括噪声、抖动和时序偏移等因素，为系统优化提供参考。

　　2.调试通信系统：在通信系统的设计和调试过程中，眼图可以帮助工程师分析信号传输过程中的问题，并进行相应的调整和优化。

　　3.验证通信标准符合性：通过比较眼图与通信标准的要求，可以验证通信系统是否符合相关的标准和规范要求。

　　4.故障诊断与排除：当通信系统出现故障时，眼图可以用于定位故障点，并指导故障的排除和修复工作。

　　普源示波器是测量眼图的重要工具，通过合适的设置和调整，可以有效地捕获和分析数字信号的波形特征。眼图作为评估系统性能的重要指标，在电子通信领域具有广泛的应用前景，对于提高通信系统的可靠性和稳定性具有重要意义，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
