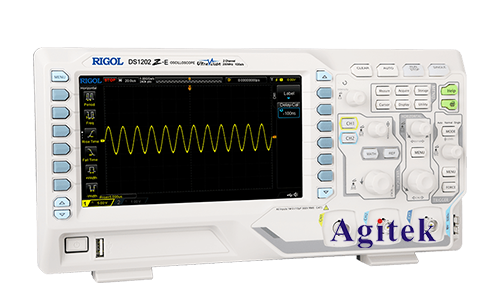

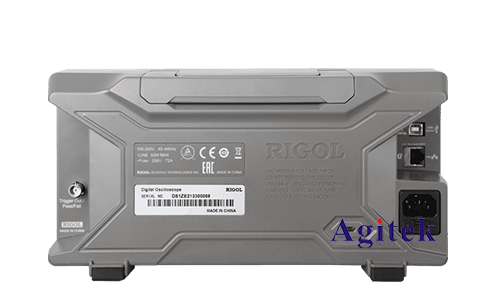

普源示波器是一种广泛用于电子测量和调试的仪器，其功能强大，可测量多种信号参数。在电子电路设计和故障排除过程中，占空比是一个重要的参数，它描述了一个周期内信号的高电平时间与总周期时间的比例。本文将深入探讨使用普源示波器测量信号占空比的方法，以帮助工程师更好地理解和利用这一功能。

　　一、占空比的基本概念

　　占空比（Duty Cycle）是指一个周期内高电平时间与总周期时间的比值，通常以百分比表示。其计算公式为：

　　[text{占空比}=frac{text{高电平时间}}{text{总周期时间}}times 100%]

　　在电子电路中，占空比是衡量周期性信号特性的重要参数，例如方波、脉冲等。

　　二、普源示波器的占空比测量功能

　　普源示波器通常配备了占空比测量功能，使得工程师能够直观地了解信号的工作状态。占空比测量功能通常可以在示波器的菜单中找到，用户可以选择需要测量的信号通道，然后设置相应的测量参数。

　　三、测量步骤

　　以下是使用普源示波器测量信号占空比的基本步骤：

　　1.连接信号源：将待测信号正确连接到示波器的输入通道。确保连接正确，以避免测量错误。

　　2.选择测量通道：在示波器的菜单中选择需要测量占空比的信号通道。通常，示波器具有多个通道，用户可以根据需要选择相应的通道进行测量。

　　3.设置触发条件：配置触发条件，确保示波器能够稳定地捕获待测信号的周期。触发条件的设置通常包括触发源、触发电平等参数。

　　4.调整水平和垂直尺度：根据信号的幅值和频率调整示波器的水平和垂直尺度，以确保信号能够清晰地显示在示波器屏幕上。

　　5.启用占空比测量功能：进入示波器的测量菜单，启用占空比测量功能。这通常可以通过选择相应的测量类型或测量参数来完成。

　　6.读取测量结果：示波器会自动计算并显示信号的占空比。用户可以在示波器屏幕上直接读取测量结果，通常以百分比形式显示。

　　7.分析和调试：根据占空比的测量结果，工程师可以进一步分析和调试信号，以确保电路的正常工作。

　　四、注意事项

　　在使用普源示波器进行占空比测量时，工程师需要注意以下几点：

　　1.信号幅值：确保示波器的垂直尺度足够大，以便清晰显示信号的高电平和低电平。

　　2.触发条件：设置适当的触发条件，以确保示波器能够准确地捕获信号的周期。

　　3.测量精度：确认示波器的测量精度，尤其是在高频率或小幅值信号的情况下，以避免测量误差。

　　4.信号稳定性：确保被测信号稳定，避免因信号抖动或波形不稳定导致测量结果不准确。

　　通过使用普源示波器的占空比测量功能，工程师可以方便地获取周期性信号的重要参数，为电子电路的调试和优化提供有力的支持。合理的测量步骤和注意事项能够确保测量的准确性和可靠性，使工程师能够更加高效地分析和解决问题。在实际工程应用中，充分利用示波器的功能，将有助于提高工作效率，确保电路设计的稳定性和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
