矢量网络分析仪（Vector Network Analyzer，VNA）是一种广泛应用于无线通信、射频电子、天线设计等领域的仪器设备。其中，测量驻波比（Standing Wave Ratio，SWR）是其重要应用之一。本文将详细介绍矢量网络分析仪在测量驻波比方面的原理、方法以及应用。

　　一、驻波比的概念和重要性

　　驻波比是指传输线上波的振幅的最大值与最小值之比。在无线通信和射频电子中，驻波比是一个重要的性能指标，直接关系到信号传输效率和系统的稳定性。较低的驻波比意味着更高的系统效率和更好的信号传输质量，因此测量驻波比对于确保系统正常运行至关重要。

　　二、矢量网络分析仪的原理

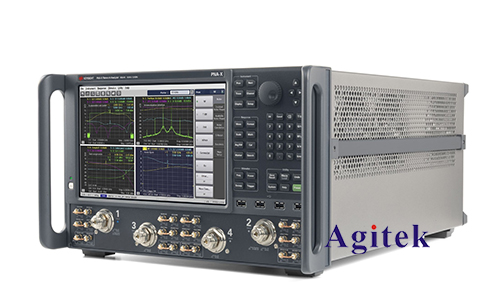

　　矢量网络分析仪是一种能够测量电磁波在电路中传播特性的仪器。其基本原理是利用频率可调的源产生一定频率的电磁波，通过被测设备（例如天线、传输线等），然后使用接收器测量电磁波的振幅和相位。

　　在测量驻波比时，矢量网络分析仪通过比较输入和输出信号的幅度和相位信息，能够准确地计算出驻波比。其独特之处在于其同时测量正向和反向信号，从而得到更全面的信息。

　　三、测量驻波比的步骤

　　1.连接设备：首先，将被测设备正确连接到矢量网络分析仪的端口。确保连接线的质量和长度符合实验要求，以减小误差。

　　2.设置频率：根据实验需要设置矢量网络分析仪的工作频率。通常，需要在被测设备的工作频段内进行频率扫描，以获取全面的性能数据。

　　3.校准：进行系统校准以消除测量误差。矢量网络分析仪通常提供开路、短路和负载校准，通过这些校准可以准确地计算出驻波比。

　　4.进行测量：启动矢量网络分析仪进行频率扫描，同时记录正向和反向信号的振幅和相位信息。这些信息将用于计算驻波比。

　　5.分析结果：通过矢量网络分析仪的显示屏或连接的计算机，可以直观地查看驻波比的曲线图和相关的性能参数。根据实验需求，可以进一步分析和优化系统。

　　四、矢量网络分析仪在实际应用中的优势

　　1.高精度：矢量网络分析仪通过同时测量正向和反向信号，减小了测量误差，提高了测量的准确性。

　　2.宽频范围：矢量网络分析仪具有广泛的工作频率范围，适用于不同应用领域的频率要求。

　　3.多功能性：除了测量驻波比，矢量网络分析仪还可以用于测量S参数、阻抗匹配等多种性能参数，提供全面的电路性能分析。

　　4.实时监测：矢量网络分析仪能够实时监测系统性能的变化，为工程师提供及时反馈，方便系统调试和优化。

　　矢量网络分析仪在测量驻波比方面具有重要的应用价值，为工程师提供了一种高精度、多功能的测试工具。通过正确的连接、频率设置、系统校准和数据分析，可以得到准确的驻波比信息，为系统设计和优化提供有力支持。在未来，随着射频技术的不断发展，矢量网络分析仪将继续在各个领域发挥重要作用，推动无线通信和射频电子技术的进步，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
