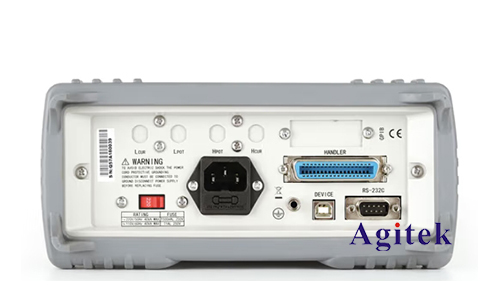

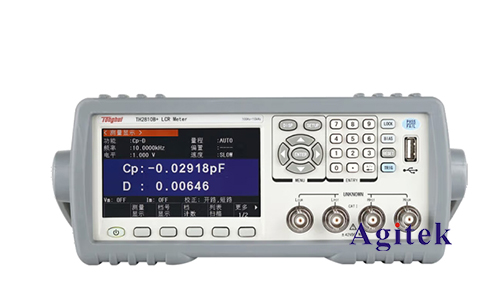

在电子领域，LCR测试仪是一种广泛应用的仪器，用于测量电感（L）、电容（C）、电阻（R）等元件的参数。其中，阻抗测量是LCR测试仪的重要功能之一，它帮助工程师和技术人员更好地了解和分析电路中的阻抗特性。本文将介绍LCR测试仪的阻抗测量原理以及具体的操作步骤。

　　一、LCR测试仪阻抗测量原理

　　1.阻抗的基本概念

　　阻抗是电路中对交流电源的阻碍程度，它包括电阻、电感和电容三者的综合影响。阻抗用复数表示，其中实部代表电阻，虚部代表电抗。电抗又分为感抗和容抗，分别由电感和电容引起。

　　2.LCR测试仪工作原理

　　LCR测试仪通过在被测元件上加入交流信号，并测量响应信号的电压和电流，计算出元件的阻抗。测量原理基于欧姆定律和相位差的概念，通过测量电压、电流的相对相位差和幅度，计算出被测元件的阻抗大小和相位关系。

　　3.复数表示法

　　LCR测试仪使用复数表示法来描述阻抗。阻抗Z可以用复数Z=R+jX表示，其中R是电阻部分，X是电抗部分，j是虚数单位。电感引起的电抗是正的，而电容引起的电抗是负的。

　　二、LCR测试仪阻抗测量操作步骤

　　1.连接被测元件

　　将LCR测试仪的测试夹具或探头分别连接到被测元件的两端。确保连接牢固，以避免测试误差。

　　2.设置测试频率

　　根据被测元件的特性，设置合适的测试频率。一般来说，低频用于电感测量，高频用于电容测量。

　　3.选择测试模式

　　LCR测试仪通常有多种测试模式，如串联模式和并联模式。根据被测元件的电路连接方式选择合适的测试模式。

　　4.调整激励信号

　　调整激励信号的幅度，使其适应被测元件的阻抗范围。过小的信号可能导致测量不准确，而过大的信号可能损坏被测元件。

　　5.开始测量

　　按下LCR测试仪上的开始测量按钮，仪器将自动进行阻抗测量。在测量过程中，观察仪器显示的阻抗数值、相位差等参数。

　　6.记录和分析数据

　　完成测量后，记录测得的阻抗数值，并进行必要的数据分析。比较测量结果与预期值，检查电路中可能存在的问题。

　　LCR测试仪是一种强大的工具，可用于准确测量电路中各种元件的阻抗。通过了解阻抗测量的基本原理和操作步骤，工程师和技术人员可以更好地利用LCR测试仪进行电路分析和故障诊断，提高电子产品的设计和制造质量，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
