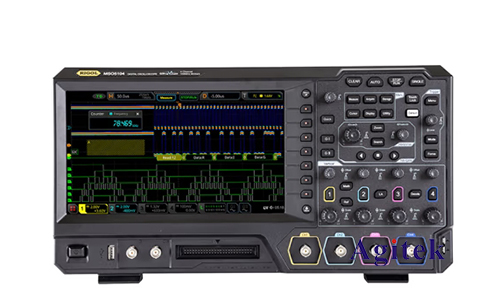

示波器（Oscilloscope）是电子测量领域中一种广泛使用的仪器，用于观察和分析电信号的波形。在示波器的屏幕上，波形的各种特性都可以清晰可见，包括幅度、频率、相位等。其中一个重要的参数是占空比（Duty Cycle），它表示了一个周期内信号的高电平时间与周期总时长之间的比例。在本文中，我们将深入探讨普源示波器中占空比的概念、应用和测量方法。

　　占空比的概念

　　占空比是一种用来描述周期性信号特性的参数，通常以百分比表示。它是指一个信号周期内高电平时间（信号处于高电平状态的时间）与整个周期的比值。占空比的计算公式如下：

　　DutyCycle(%)=HighLevelTime/TotalPeriodTime×100%

　　占空比的取值范围通常在0%到100%之间，其中0%表示信号一直处于低电平状态，100%表示信号一直处于高电平状态，而50%表示信号的高电平和低电平时间相等。

　　占空比的应用

　　占空比在电子工程中有广泛的应用，特别是在脉冲信号、方波信号和PWM（脉宽调制）等领域。下面是一些占空比的应用示例：

　　1.脉冲信号生成：占空比可以用来控制脉冲信号的宽度。通过调整占空比，可以产生不同宽度的脉冲信号，用于各种应用，如计时、触发和数字通信。

　　2.PWM调光控制：在LED照明和电机控制中，占空比常用于调整亮度或电机转速。通过改变PWM信号的占空比，可以实现不同亮度或速度级别。

　　3.数字通信：在数字通信中，占空比可以用于编码数字信息。例如，UART通信中的占空比可以表示不同的二进制数据。

　　4.触发条件检测：在示波器中，占空比信息可以用于触发条件的设置。通过对占空比的特定阈值进行触发，可以捕捉特定的信号事件。

　　测量占空比的方法

　　示波器是测量占空比的常用工具，因为它可以直观地显示信号波形，并提供精确的测量功能。以下是测量占空比的一般步骤：

　　1.连接示波器：首先，将示波器的探头连接到要测量占空比的信号源上。

　　2.设置示波器：在示波器上选择合适的时间和电压范围，以确保信号波形能够完整地显示在屏幕上。

　　3.触发设置：根据需要设置触发条件，以确保信号能够稳定地显示在屏幕上。

　　4.测量占空比：示波器通常提供一个测量工具，可以直接测量占空比。这个工具将自动计算出信号的占空比并显示在屏幕上。

　　5.手动测量：如果示波器没有自动测量功能，您还可以手动测量占空比。在示波器屏幕上，使用光标功能选择一个完整的周期，并测量高电平时间和总周期时间，然后计算占空比。

　　在现代示波器中，测量占空比通常非常容易，因为它们提供了直观的图形界面和自动测量工具。这使得工程师和技术人员可以快速准确地测量和分析各种信号的占空比，从而更好地理解和解决电子系统中的问题。

　　总之，占空比是一个在电子工程领域中非常重要的参数，它用于描述周期性信号的高电平时间与总周期时间之间的比例。示波器是测量占空比的常用工具，它提供了直观的波形显示和精确的测量功能，使工程师能够更好地理解和分析各种信号。了解占空比的概念和应用对于电子工程师和技术人员来说至关重要，因为它涵盖了众多领域的关键参数，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
