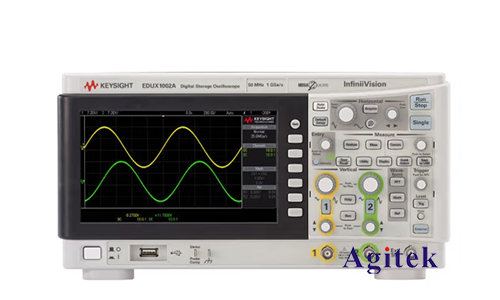

是德示波器是一种广泛用于电子测试和测量领域的仪器，它可以帮助工程师和技术人员观察和分析电信号的波形。是德示波器的触发设置是其中一个关键功能，它能够帮助用户捕捉特定事件或信号的波形，并使其更容易分析。在本文中，我们将深入探讨是德示波器的触发设置，包括如何正确设置触发条件以获取所需的波形。

　　触发是示波器用于启动波形捕获的过程，它确保波形在屏幕上正确显示。触发条件通常基于信号的特定特征，如电压水平、上升沿或下降沿。以下是一些常见的是德示波器触发设置，以及如何进行正确设置：

　　1.触发模式：是德示波器通常具有多种触发模式，包括自动触发、单次触发和正常触发。在自动模式下，示波器会不断捕获波形，而在单次触发模式下，它只会在触发条件满足时捕获一次波形。正常触发模式通常用于捕获特定事件的波形。

　　2.触发源：是德示波器可以选择触发源，通常是通道1、通道2或外部输入。您可以选择哪个通道或信号将用于触发波形的捕获。

　　3.触发类型：触发类型可以是上升沿、下降沿、窗口触发、脉冲宽度触发等。选择适当的触发类型有助于捕获您感兴趣的特定事件。

　　4.触发电平：触发电平是触发条件的电压阈值。您可以设置触发电平，以使示波器在特定电压水平上触发波形的捕获。这对于分析特定电压值的信号非常有用。

　　5.触发前延迟：触发前延迟允许您在触发事件之前捕获一定的信号数据。这可以帮助您更好地理解触发事件的上下文。

　　6.触发条件设置：一些是德示波器还提供了高级触发条件设置，如宽度触发、序列触发等。这些功能允许用户更精确地定义触发条件，以满足特定的应用需求。

　　在设置是德示波器触发条件时，首先要明确您要分析的信号特征。这可能包括信号的频率、幅度、上升时间、下降时间等。一旦您了解了信号的特性，就可以根据以下步骤设置触发条件：

　　1.选择触发源：选择与您要分析的信号相对应的触发源通道。

　　2.选择触发类型：根据信号的特性选择适当的触发类型，例如上升沿或下降沿。

　　3.设置触发电平：将触发电平设置为信号的期望电压水平。确保它在信号的峰值或过渡点附近。

　　4.设置触发前延迟：如果需要，在触发事件之前设置适当的触发前延迟，以捕获有关事件的更多信息。

　　5.调整触发条件设置：如果示波器支持更高级的触发条件设置，您可以根据需要进行进一步的设置。

　　6.测试触发条件：在设置触发条件后，进行测试以确保示波器能够正确捕获所需的波形。

　　7.优化触发设置：如果波形未正确触发或需要进一步优化，您可以微调触发设置，直到获得所需的结果。

　　总之，是德示波器触发设置对于有效地捕获和分析信号波形至关重要。通过了解信号特性并正确设置触发条件，工程师和技术人员可以更轻松地解决问题，诊断故障并优化电子系统的性能。正确的触发设置是有效电子测试和测量的关键一步，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
