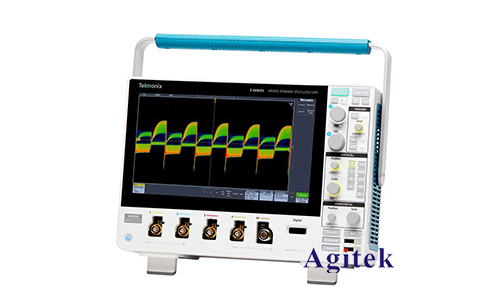

要在TEKTRONIX MDO32示波器上调节方波信号,您可以按照以下步骤进行操作:

1.打开示波器:首先,确保示波器已经连接到您的测试电路或信号源,并已经打开。将示波器的电源开关打开,等待示波器启动完成。
2.选择通道:如果您的方波信号连接到示波器的通道上,选择相应的通道。按下示波器的"Channel"按钮,然后使用旋钮或触摸屏来选择正确的通道。
3.调整垂直设置:使用垂直控制选项来调整通道的垂直范围和增益,以确保您可以清晰地看到方波信号的波形。您可以调整电压范围和位置,以使信号适合屏幕。
4.调整水平设置:使用水平控制选项来调整时间基准和触发设置。确保时间基准适合您的信号频率,以便您可以清晰地看到每个方波周期。调整触发设置以捕获方波的有效部分。
5.触发设置:确保您选择了适当的触发模式,例如边沿触发或脉冲触发,以使示波器在正确的时刻捕获方波信号。
6.自动设置(可选):示波器通常提供"Auto"按钮,可自动调整垂直和水平设置,以优化信号显示。您可以尝试按下"Auto"按钮,看看是否可以获得更好的波形显示。
7.保存和测量(可选):如果您需要保存波形数据或进行测量,示波器通常提供相关功能,您可以在菜单中找到。

请注意,具体的操作步骤可能会略有不同,具体取决于您的示波器型号和固件版本。建议查阅示波器的用户手册以获取详细的操作指南,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
